Set Kecil Kotak Agihan Kuasa Lengkap

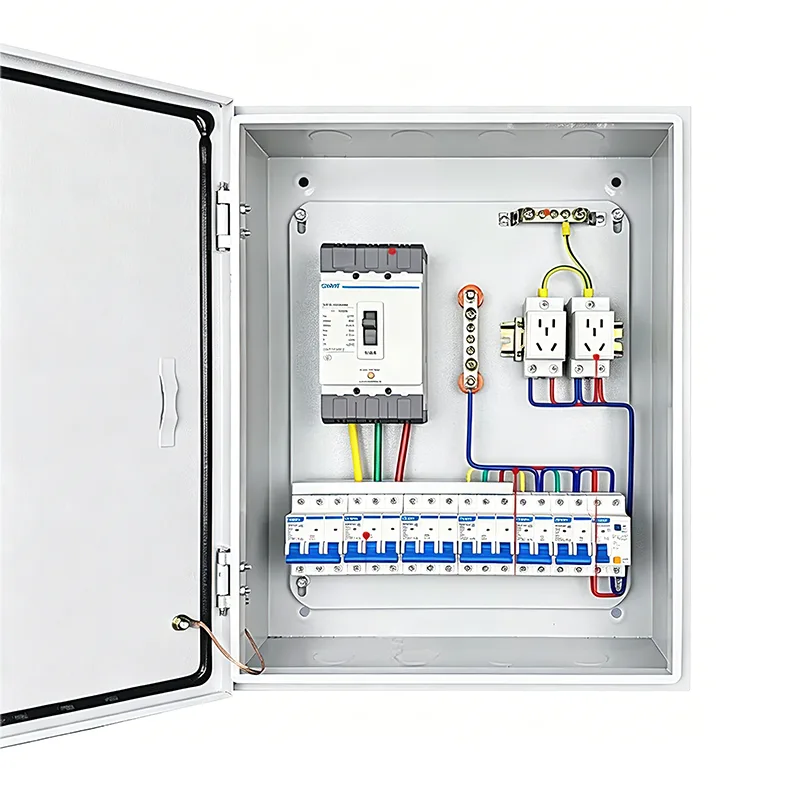

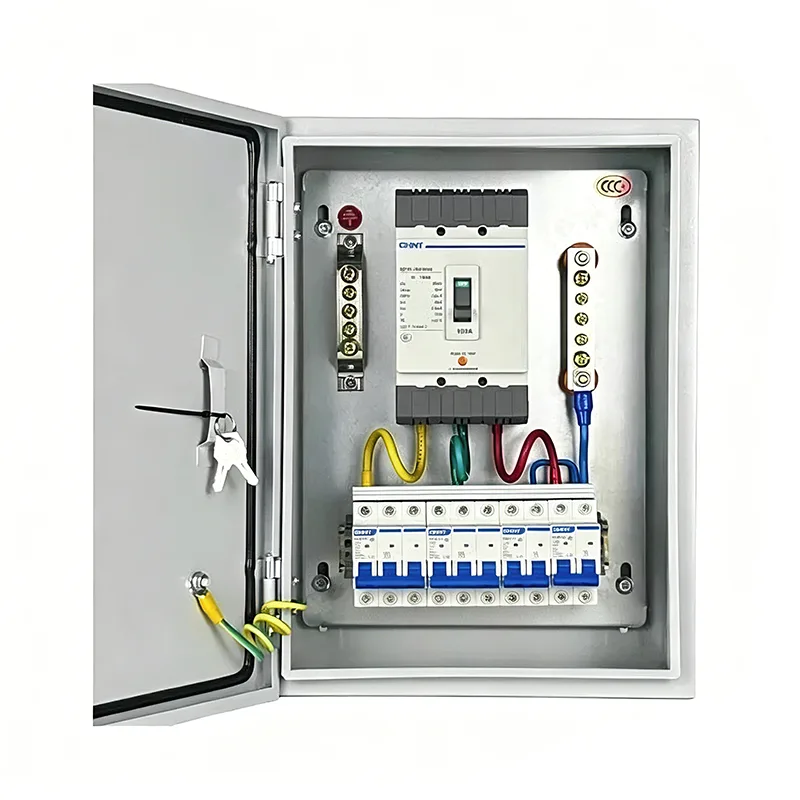

Set Kecil Kotak Agihan Kuasa Lengkap menyepadukan pelbagai komponen elektrik mengikut skema litar tertentu, dipasang dalam kabinet logam kecil. Walaupun kecil, ia adalah unit sistem kuasa yang lengkap. Shangming ialah pembekal produk ini, dan kami juga menyediakan pelbagai jenis kabinet dan kotak pengedaran yang lain.

Komposisi Produk

Set Kotak Pengagihan Kuasa Kecil Shangming yang lengkap menampilkan reka bentuk termaju dan kualiti yang boleh dipercayai. Dari segi komponen, siri ini bukan sekadar koleksi kotak pengedaran berbilang, sebaliknya koleksi unit modular yang dikonfigurasikan secara saintifik berdasarkan logik sistem elektrik, pembahagian fungsi dan koordinasi pemasangan.

1. Sistem Sokongan Kotak

Bahagian ini bertanggungjawab untuk perlindungan fizikal kotak.

Cangkang: Biasanya diperbuat daripada plat keluli gelek sejuk atau keluli tahan karat.

Rel Pemasangan: Rel logam standard disusun secara mendatar di dalam kotak untuk pemasangan cepat pemutus litar dan komponen lain.

Panel: Dilengkapi dengan pintu; pintu tingkap tontonan yang boleh disesuaikan tersedia, hanya mendedahkan pemegang kendalian pemutus litar untuk mengelakkan sentuhan tidak sengaja dengan bahagian hidup.

2. Sistem Agihan Utama

Sistem pengagihan utama mengendalikan pengagihan kuasa, menyediakan kawalan dan perlindungan.

Pemutus Litar Utama: Suis kawalan utama untuk keseluruhan kotak, digunakan untuk gangguan bekalan elektrik atau penyelenggaraan kecemasan.

Pemutus Litar Miniatur: Menyediakan lebihan beban dan perlindungan litar pintas untuk setiap litar cawangan.

Peranti Arus Sisa (RCD): Memantau kebocoran arus dan segera memotong kuasa sekiranya berlaku risiko kejutan elektrik.

Pelindung lonjakan: Menyerap voltan tinggi serta-merta yang dijana oleh sambaran petir atau turun naik grid kuasa, melindungi peralatan elektrik ketepatan hiliran.

3. Sistem Bantuan dan Pemantauan

Lampu penunjuk: Merah untuk operasi, hijau untuk berhenti, kuning untuk kerosakan, memaparkan status kuasa semasa.

Alat pemeteran: Meter tenaga kecil yang dipasang di rel DIN untuk memantau penggunaan voltan, arus atau kuasa.

Blok terminal: Untuk sambungan kemas kabel beban luaran, memudahkan penyelenggaraan masa hadapan.

4. Sambungan dan Aksesori Elektrik

Bar bas: Bar bas tembaga berbentuk sikat atau garpu, menggantikan pelompat yang tidak kemas, menjadikan sambungan antara pemutus litar lebih padat dan mengurangkan penjanaan haba.

Busbar pembumian dan neutral: Menggunakan jalur kuprum khusus untuk menyambungkan wayar neutral dan pembumian semua litar secara berpusat.

Abah-abah pendawaian dalaman: Wayar kalis api memenuhi keperluan penarafan semasa, disalurkan melalui dulang kabel dengan tanda nombor wayar yang jelas.

Bagaimana Memilih Kotak Pengedaran Lengkap yang Betul?

Sebelum memulakan projek, adalah penting untuk mengenal pasti konfigurasi kotak pengedaran lengkap dengan betul. Pemilihan yang tidak sesuai boleh menyebabkan lebihan fungsi, kos terbuang, kesukaran pemasangan atau pengembangan masa hadapan yang terhad.

Langkah 1: Tentukan Senario Aplikasi dan Ciri-ciri Muatan

Sila sahkan soalan berikut:

1. Di mana ia akan digunakan?

Bengkel pengeringan dalaman → IP40 adalah mencukupi

Luar/bilik pam/tepi pantai → Memerlukan IP54/IP65, bahan keluli tahan karat

2. Apakah peralatan yang akan dikuasainya?

Pencahayaan/soket: Fasa tunggal, arus rendah (≤32A)

Motor/mesin kimpalan: Tiga fasa, arus tinggi (≥32A), memerlukan geganti haba/pencemar

Peranti pintar: Memerlukan 24V DC, antara muka komunikasi

3. Adakah kawalan automatik diperlukan?

Mula/Berhenti Manual → Kotak Kuasa Asas

Logik Automatik/Pemantauan Jauh → Memerlukan Kotak PLC/HMI

Langkah 2: Kira Parameter Elektrik dan Tentukan Kapasiti

1. Jumlah Anggaran Beban

Senaraikan kuasa (kW) dan voltan kendalian semua peralatan elektrik. Jika anda menghadapi kesukaran, pasukan teknikal Shangming boleh membantu anda mengesahkan.

Kira jumlah arus, dengan mengambil kira faktor keserempakan Kx = 0.7–0.9;

Example:

Motor 3 x 5.5kW (380V) → Arus motor tunggal ≈ 11A, jumlah arus ≈ 3 × 11 × 0.8 = 26.4A;

Pencahayaan 5kW (220V) → Arus ≈ 23A;

Talian masuk utama disyorkan ≥63A.

2. Perancangan Litar Cawangan

Setiap jenis beban harus mempunyai litar bebas untuk mengelakkan gangguan. Arus litar tunggal ≤ 80% daripada nilai undian pemutus litar.

Peralatan penting disyorkan untuk mempunyai litar + UPS yang berasingan.

Langkah 3: Tentukan bilangan dan gabungan kepungan

Senario mudah: 1 kepungan bersepadu

Senario kompleks sederhana: 2–3 kandang

Kerumitan tinggi dan keperluan keselamatan yang tinggi: 3–6 kandang

Langkah 4: Pilih tahap perlindungan dan bahan

Produk Shangming menawarkan tahap perlindungan daripada IP30 hingga IP66, dan bahan termasuk keluli tergelek sejuk dan keluli tahan karat.

Jika anda mempunyai keperluan keselamatan dan perisikan, dan perlu meningkatkan kemudahan penyelenggaraan masa hadapan berdasarkan lokasi pemasangan tertentu, sila hubungi kami. Shangming akan menyemak kebolehlaksanaan dan menyediakan sebut harga dan sampel dalam masa 1-2 hari bekerja berdasarkan lukisan dan keperluan teknikal.

Soalan Lazim

S: Mengapa memilih Set Kotak Agihan Kuasa Kecil Lengkap dan bukannya satu kabinet besar?

J: Kotak pengedaran yang kecil dan lengkap boleh digabungkan secara fleksibel dengan penutup berfungsi yang berbeza mengikut keperluan sebenar. Sesetengah kabel dan komponen telah disepadukan di kilang, menjadikan pemasangan di tapak lebih mudah dan pantas, serta sesuai untuk ruang terkurung atau tidak teratur. Semasa penyelenggaraan, pengezonan berfungsi ditakrifkan dengan jelas, memudahkan penyelesaian masalah dan pembaikan.

S: Bagaimana untuk melakukan penyelenggaraan dan pemeriksaan harian?

J: Semak status pengendalian semua pemutus litar dan penyentuh setiap suku tahun untuk memastikan tiada terlalu panas atau longgar.

Sentiasa bersihkan habuk yang terkumpul di dalam kepungan, terutamanya kipas penyejuk dan penapis. Periksa pengedap bingkai pintu untuk mengesan penuaan dan retak, dan gantikannya jika perlu.

Catatkan keputusan pemeriksaan dan tindakan pembetulan selepas setiap penyelenggaraan untuk kebolehkesanan.
