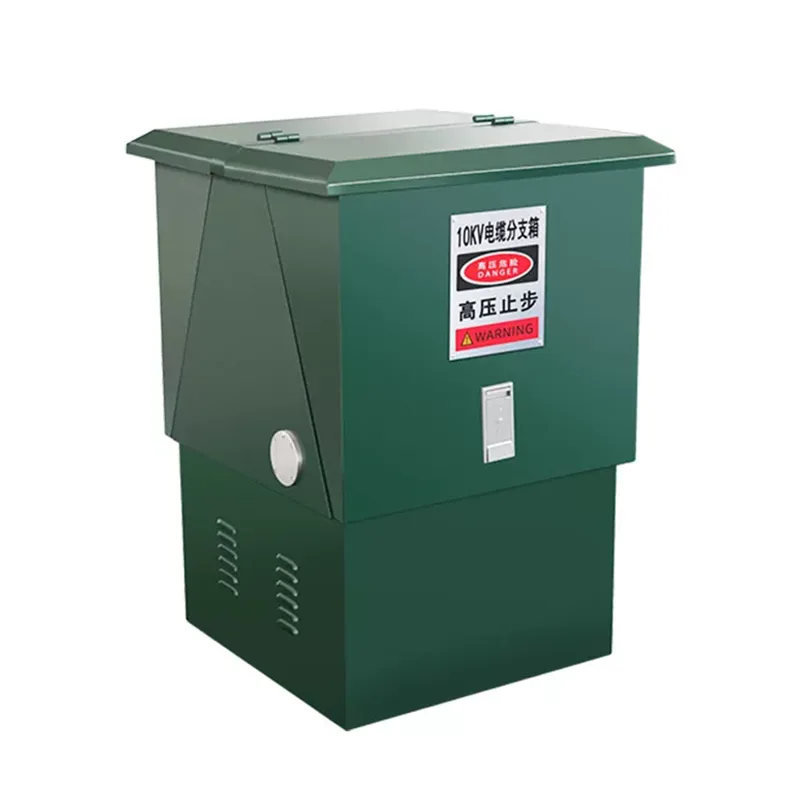

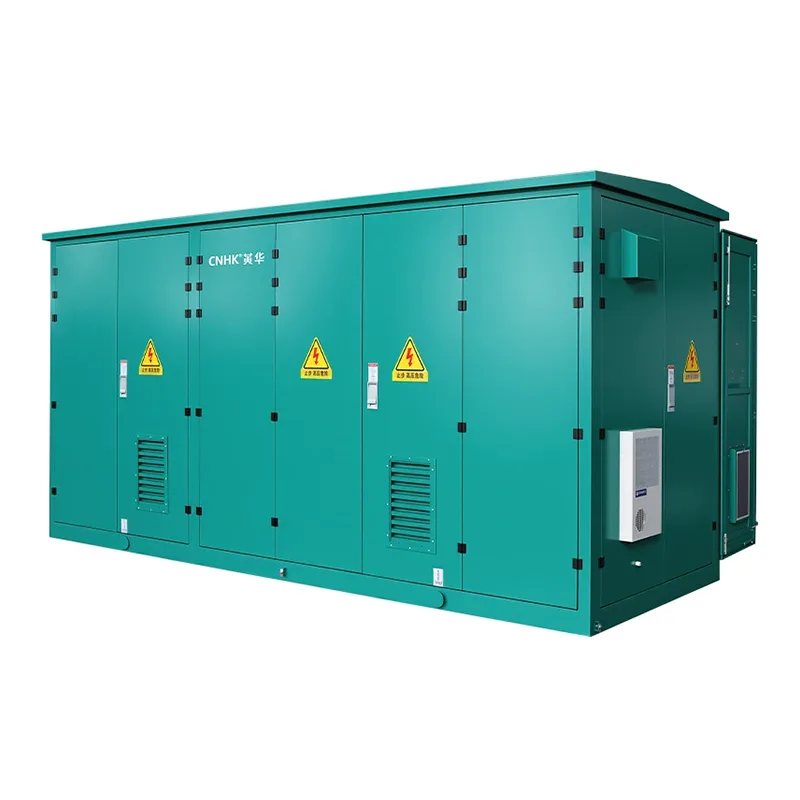

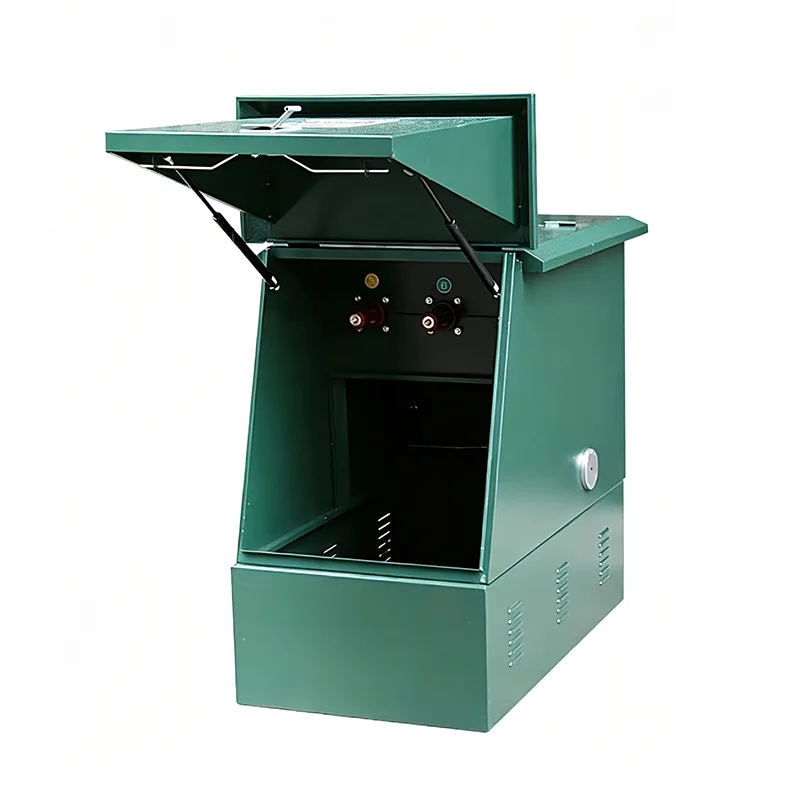

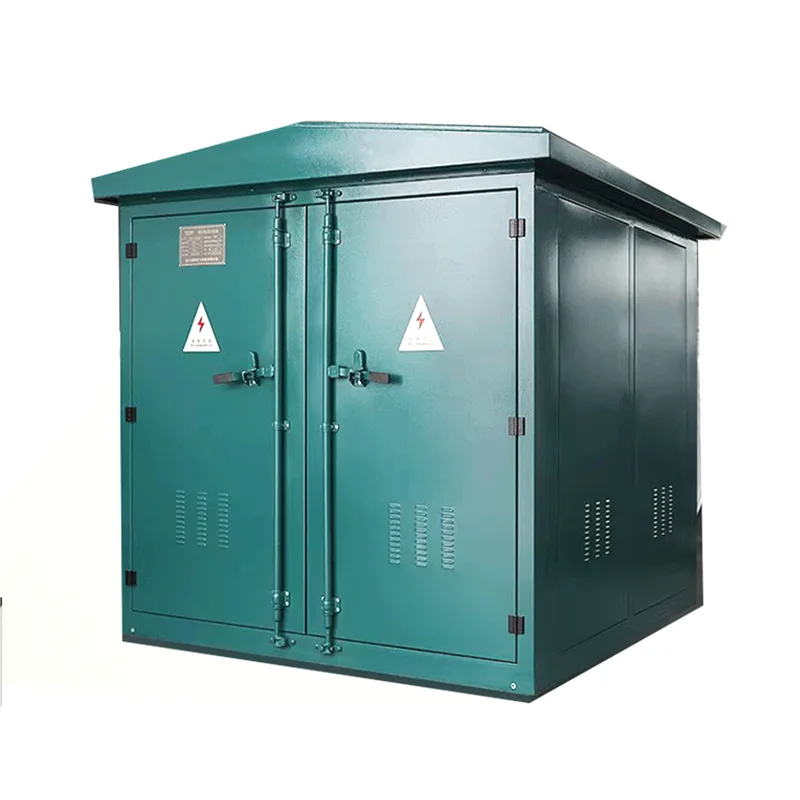

Kotak Cawangan Kabel Voltan Tinggi

Kotak Cawangan Kabel Voltan Tinggi digunakan dalam rangkaian pengedaran voltan sederhana 6kV-35kV. Ia pasang siap di kilang dan dipasang di tapak melalui pemasangan pemalam sambungan kabel voltan tinggi, menggantikan lurang kabel dan fabrikasi kepala terminal di tapak. Shangming, sebagai pengeluar produk ini, boleh menyesuaikannya mengikut keperluan sebenar projek. Sila hubungi kami.

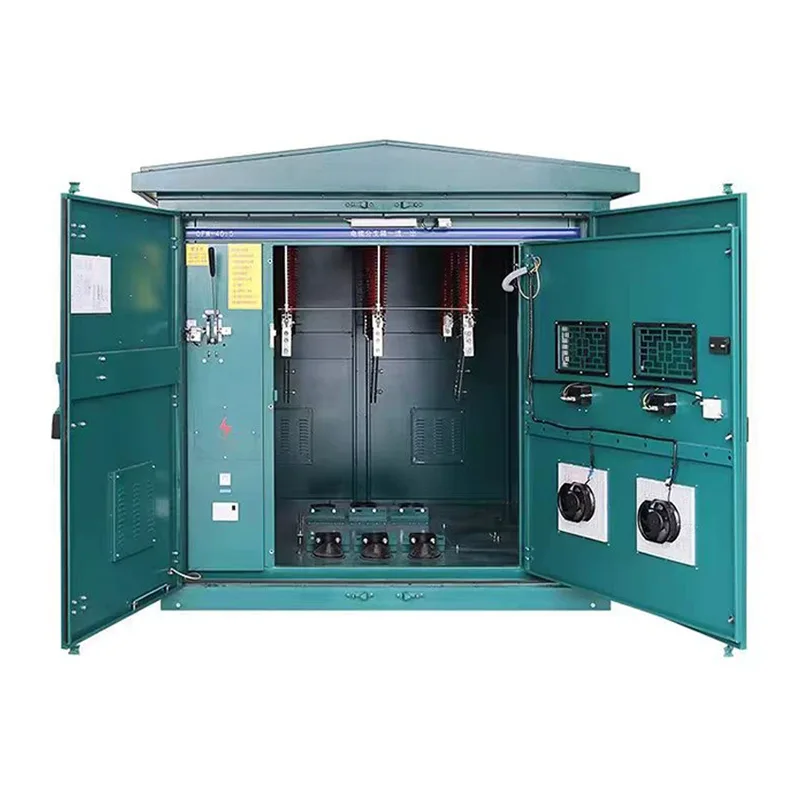

Komposisi Struktur

Kotak cawangan kabel voltan tinggi berfungsi sebagai cawangan kabel, simpang dan komponen perlindungan dalam sistem pengagihan kuasa voltan tinggi. Walaupun terutamanya elemen sambungan, peranti pelindung boleh ditambah pada komponen struktur jika perlu.

1. Kepungan: Kepungan adalah komponen asas. Kami menggunakan logam berkekuatan tinggi, seperti keluli tergelek sejuk atau keluli tahan karat, memberikan ciri kalis air, habuk, tahan kakisan dan tahan cuaca, sesuai untuk persekitaran voltan tinggi dalaman atau luaran.

2. Terminal Sambungan Kabel Utama: Bahagian ini digunakan untuk kabel voltan tinggi bahagian besar, menyokong konduktor aluminium atau tembaga, memastikan sentuhan yang boleh dipercayai dan galangan rendah.

3. Terminal Cawangan: Struktur satu masuk berbilang keluar, diasingkan secara dalaman dengan penebat tinggi, bahan tahan haba untuk memastikan pengasingan elektrik dan jarak selamat antara cawangan.

4. Sistem Penebat dan Perlindungan: Dilengkapi dengan sesendal voltan tinggi dan penutup penebat untuk mengelakkan litar pintas, lampau kilat atau kemalangan kejutan elektrik.

5. Peranti Perlindungan: Pilihan berdasarkan keperluan projek, termasuk fius voltan tinggi, suis beban, sambaran kilat dan perlindungan arus lebih. Perlindungan bebas untuk litar cawangan adalah mungkin, manakala talian utama mengekalkan bekalan kuasa berterusan.

Ciri-ciri Produk

1. Keselamatan dan Penebat Voltan Tinggi

Kotak Cawangan Kabel Voltan Tinggi menggunakan kepungan logam berkekuatan tinggi dengan penutup penebat, menyokong percabangan kabel voltan tinggi 1kV~35kV dan ke atas. Cawangan voltan tinggi diasingkan sepenuhnya daripada batang utama, menghalang lampu kilat, litar pintas atau kejutan elektrik, memenuhi piawaian keselamatan pengagihan kuasa voltan tinggi IEC/GB.

2. Fungsi Cawangan Pelbagai Litar

Produk ini menyokong percabangan kabel satu dalam berbilang alur keluar, membolehkan konfigurasi fleksibel bilangan litar mengikut keperluan. Bar bas dalaman atau struktur konduktor mengagihkan arus secara sama rata, dan kapasiti arus cawangan yang berbeza boleh disesuaikan mengikut keperluan beban, memudahkan pendawaian kabel voltan tinggi dan mengurangkan kerumitan pembinaan.

3. Penilaian Perlindungan Tinggi

Shangming boleh menyesuaikan kotak cawangan luar dengan penarafan perlindungan IP54/IP65 berdasarkan keadaan persekitaran sebenar, menahan hujan, habuk, sinaran ultraungu dan persekitaran yang menghakis, dan boleh disesuaikan dengan operasi jangka panjang dalam persekitaran suhu tinggi, suhu rendah dan lembap.

4. Struktur Modular

Kotak cawangan kami mempunyai struktur yang padat, pendawaian yang jelas, dan masa pemasangan yang singkat di tapak, menjimatkan masa berbanding telaga kabel tradisional. Pilihan pemasangan termasuk pelekap di dinding, pelekap lantai atau pemasangan pendakap. Penyelenggaraan dan pengembangan adalah mudah, meningkatkan kecekapan operasi.

5. Jangka hayat yang panjang dan kos penyelenggaraan yang rendah

Kerana kami memilih bahan yang sangat tahan cuaca dan tahan kakisan, jangka hayat produk dilanjutkan dengan berkesan. Reka bentuk tertutup menghalang habuk, kelembapan dan perosak daripada masuk, menyebabkan penyelenggaraan harian yang minimum dan kos operasi yang rendah.

Perbandingan Kotak Agihan Kabel Voltan Tinggi dan Voltan Rendah

Soalan Lazim

S: Jika penunjuk voltan pada permukaan kepungan dimatikan, bolehkah saya mengetahui sama ada litar itu kehabisan kuasa?

A: Sama sekali tidak. Penunjuk voltan hanya untuk rujukan tambahan. Penunjuk tidak bercahaya mungkin disebabkan oleh penunjuk yang rosak, penderia yang rosak atau fius yang terputus. Sebelum sebarang operasi, penguji voltan tinggi bagi penarafan voltan yang sesuai mesti digunakan untuk ujian di tapak.

S: Apakah yang perlu saya lakukan jika saya mendengar sedikit bunyi desisan dari kandang semasa pemeriksaan?

J: Segera minta gangguan bekalan elektrik untuk pemeriksaan. Desis biasanya merupakan tanda pelepasan separa, menunjukkan bahawa penebat dalaman mungkin retak atau laluan pelepasan mungkin telah dibuat disebabkan oleh pemasangan yang tidak betul. Jika tidak ditangani dengan segera, ini boleh dengan cepat menjadi litar pintas fasa ke fasa, atau malah menyebabkan kepungan meletup.

S: Bagaimanakah cara saya memilih antara penebat SF6 dan penebat pepejal?

A: Penebat SF6: Teknologi yang sangat matang dengan keupayaan pemadam arka yang kuat, tetapi melibatkan pelepasan gas rumah hijau dan memerlukan pemantauan tolok tekanan tetap.

Penebat pepejal: Perlindungan bebas gas, lebih mesra alam, sesuai untuk kawasan yang mempunyai keperluan alam sekitar yang sangat tinggi atau kawasan altitud tinggi, menghalang gelembung udara dalaman.
