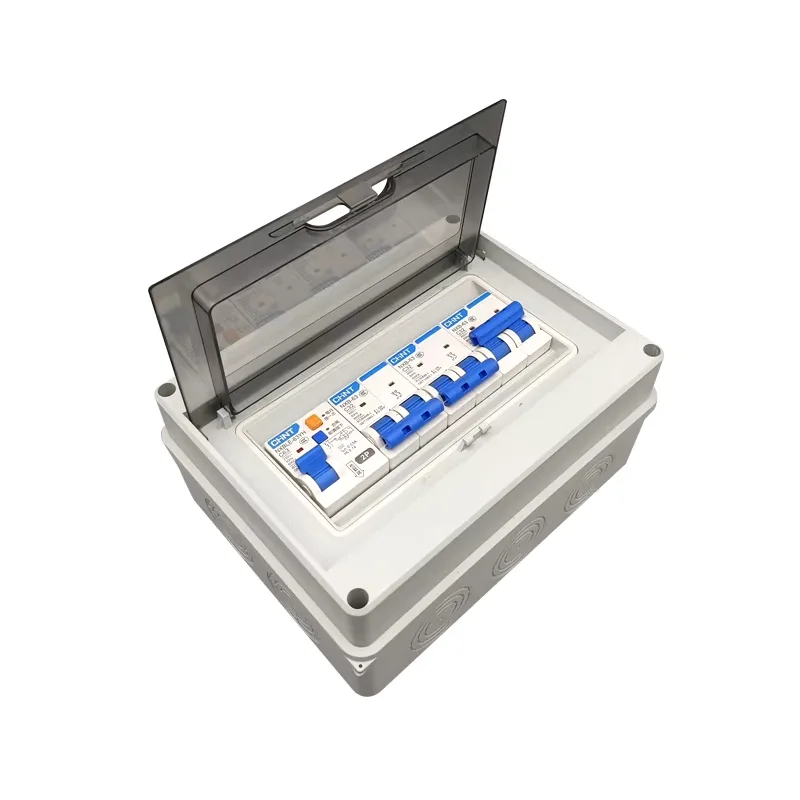

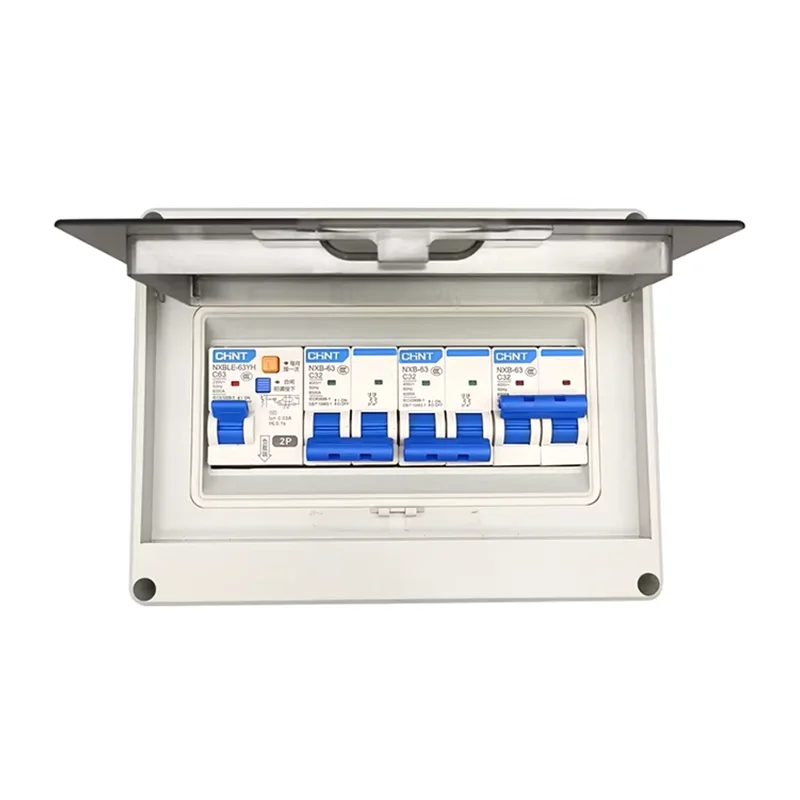

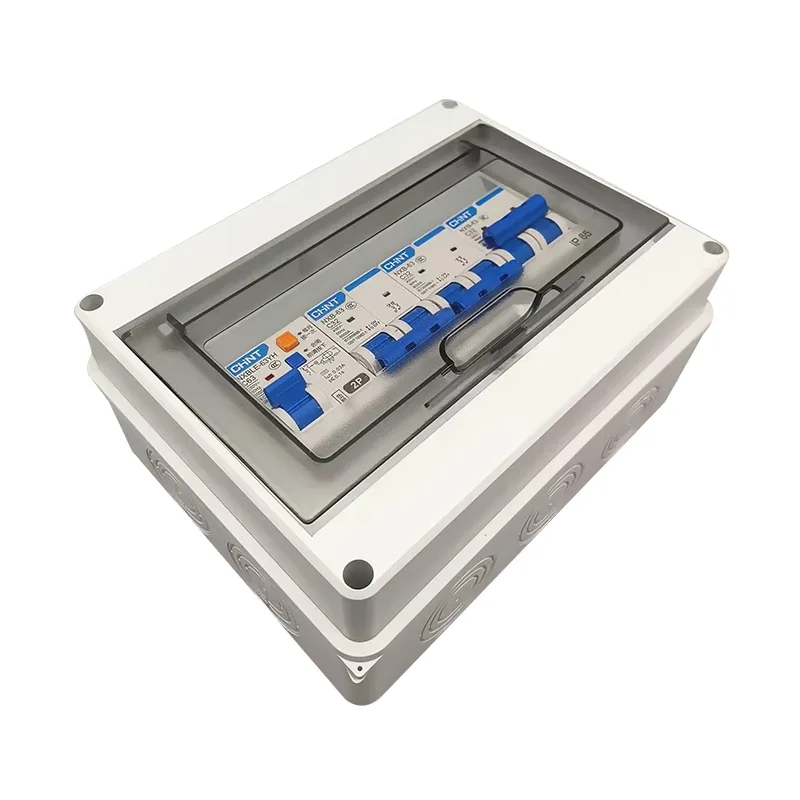

Kotak Agihan Pemutus Litar Udara

Memilih Shangming, sebuah syarikat China, sebagai pembekal kotak pengedaran pemutus litar udara anda akan memberikan anda akses kepada sokongan teknikal dan harga yang kompetitif. Kotak pengedaran ini menyokong pemantauan pintar dan alat kawalan jauh.

Fungsi Utama

Kawalan Kuasa Utama: Sebagai suis masuk utama untuk sistem voltan rendah, kotak pengagihan pemutus litar udara bertanggungjawab mengawal suis kuasa utama untuk keseluruhan bangunan atau talian pengeluaran, mengawal keadaan hidup/mati keseluruhan sistem pengagihan kuasa.

Perlindungan Berbilang: Peralatan ini menyediakan perlindungan tiga peringkat yang tepat: lebihan kelewatan lama, kelewatan pintas litar pintas, litar pintas serta-merta dan perlindungan kerosakan tanah.

Pemantauan Kuasa: Pemutus litar udara boleh menyepadukan pengawal pintar untuk memaparkan data masa nyata seperti voltan, arus, kekerapan dan faktor kuasa.

Jalinan Hierarki: Kotak pengedaran pemutus litar udara boleh disambung secara logik dengan pengubah hulu atau kabinet cawangan hiliran untuk mengelakkan tersandung lata daripada menyebabkan gangguan kuasa besar-besaran, melindungi kabel, peralatan dan keselamatan kakitangan.

Perbandingan Produk: Kotak Pengedaran Pemutus Litar Udara lwn. Kotak Pengedaran Standard

Bagaimana untuk Memilih Spesifikasi Kotak Agihan Pemutus Litar Udara yang Tepat?

Pemilihan yang betul akan meningkatkan pemasangan, penyelenggaraan, prestasi dan jangka hayat berikutnya. Shangming, sebagai pengeluar kotak pengedaran pemutus litar udara, memberikan nasihat berdasarkan proses pemilihan standard: Aplikasi → Voltan → Semasa → Kapasiti litar pintas → Bentuk struktur → Spesifikasi kabinet → Skim talian keluar → Konfigurasi pintar → Pengesahan alam sekitar.

I. Menjelaskan Permohonan

Sebelum memilih spesifikasi, tentukan dahulu fungsi kotak agihan pemutus litar udara dalam sistem anda.

Kotak agihan saluran masuk utama voltan rendah: Berfungsi sebagai suis utama untuk keseluruhan sistem voltan rendah, sepadan dengan beban maksimum dan arus litar pintas maksimum.

Kotak pengedaran ikatan bas: Digunakan untuk sambungan antara dua bahagian bar bas; pertimbangan utama ialah kapasiti ikatan dan kekerapan operasi.

Kotak agihan penyuap beban penting: Menguasakan peralatan kritikal, memerlukan kebolehpercayaan yang tinggi dan perlindungan terpilih.

Aplikasi yang berbeza memerlukan spesifikasi yang berbeza dengan ketara; ini adalah langkah pertama.

II. Tentukan Voltan Terkadar dan Jenis Sistem

Voltan berkadar biasa: AC 380V / 400V / 690V, mestilah konsisten dengan sistem bekalan kuasa di tapak.

Jenis sistem: Tiga fasa tiga wayar / Tiga fasa empat wayar. Sila sahkan sama ada garisan neutral (N) dan garisan bumi pelindung (PE) diperlukan.

Voltan dan jenis sistem yang salah akan menyebabkan peralatan tidak dapat digunakan secara langsung.

III. Kira dan Pilih Nilai Semasa

Kira arus beban sebenar dan ringkaskan arus reka bentuk semua litar hiliran, berdasarkan keadaan operasi serentak maksimum.

Apabila memilih, kami mengesyorkan untuk menempah margin yang munasabah, biasanya 10%–30% untuk pengembangan masa hadapan.

Penarafan semasa penarafan ACB biasa: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Pada dasarnya, arus operasi jangka panjang hendaklah ≤ 80%–90% daripada arus undian ACB.

IV. Menyemak Kapasiti Pemutus Litar Pintas

Ramai pelanggan terlepas pandang perkara ini apabila memilih pemutus litar, tetapi ia adalah penting. Kapasiti pecah yang tidak mencukupi boleh menyebabkan bahaya keselamatan yang serius.

Arus litar pintas pada titik pemasangan perlu ditentukan, dikira daripada kapasiti pengubah, impedans, dan panjang kabel.

Pilih kapasiti putus yang sepadan: Icu / Ics ≥ arus litar pintas maksimum sistem.

Penilaian biasa: 50kA, 65kA, 80kA, 100kA.

V. Memilih Struktur Pemutus Litar

ACB Tetap: Kos rendah, penyelenggaraan memerlukan gangguan bekalan elektrik.

ACB jenis laci: Penyelenggaraan yang mudah, menyokong penyelenggaraan tanpa gangguan, lebih biasa digunakan dalam projek perindustrian.

VI. Menentukan Spesifikasi dan Struktur Kabinet Peti Agihan

Dimensi kabinet bergantung pada spesifikasi ACB, kapasiti bar bas dan bilangan litar keluar. Jenis utama adalah dipasang di dinding dan berdiri di lantai.

Penilaian perlindungan: Dalaman: IP30 / IP40; Luar: IP54 / IP65.

VII. Pemilihan Konfigurasi Bar Bas dan Talian Keluar

Spesifikasi busbar hendaklah dipilih berdasarkan arus terkadar dan keratan rentas bar bas tembaga, dengan mengambil kira kenaikan suhu dan operasi jangka panjang.

Jenis litar talian keluar: talian keluar MCCB, talian keluar MCB, talian keluar kabel terus.

Adakah litar sandaran diperlukan? Jika ya, rizab ruang untuk pengembangan kapasiti masa hadapan.

VIII. Ciri Pintar dan Konfigurasi Aksesori

Fungsi pilihan termasuk: pemantauan arus, voltan dan tenaga; antara muka komunikasi; membuka dan menutup jauh; penggera kesalahan dan maklum balas status.

Jenis pintar disyorkan untuk projek kilang, pusat data dan bangunan awam.

IX. Pengesahan Keadaan Persekitaran dan Penggunaan

Sila sahkan faktor persekitaran berikut:

Suhu ambien (penurunan diperlukan untuk suhu tinggi)

Ketinggian pemasangan

Kehadiran habuk, kelembapan, atau gas menghakis

Adakah reka bentuk seismik diperlukan?
