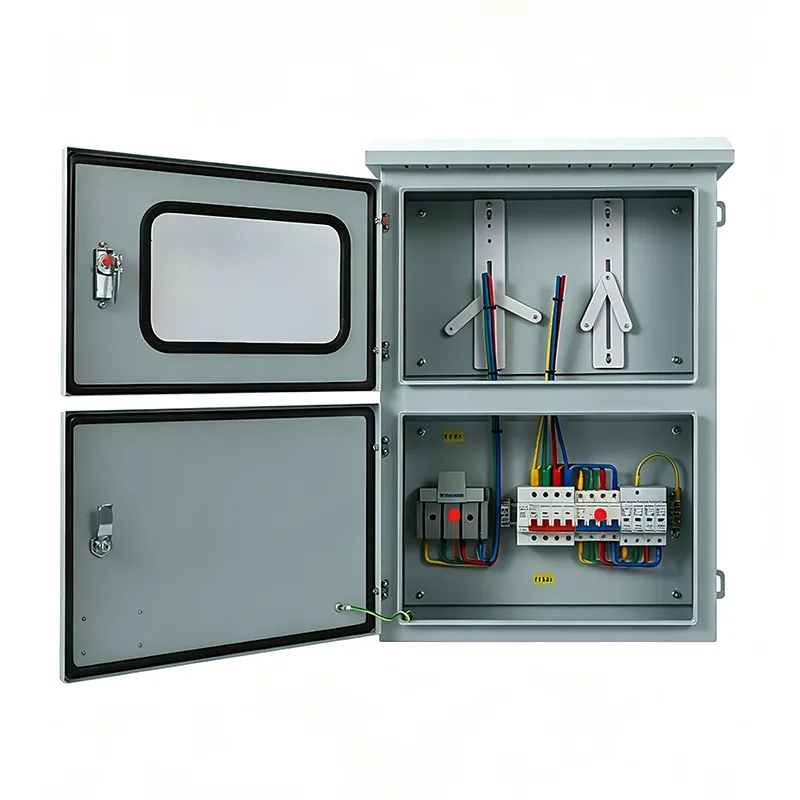

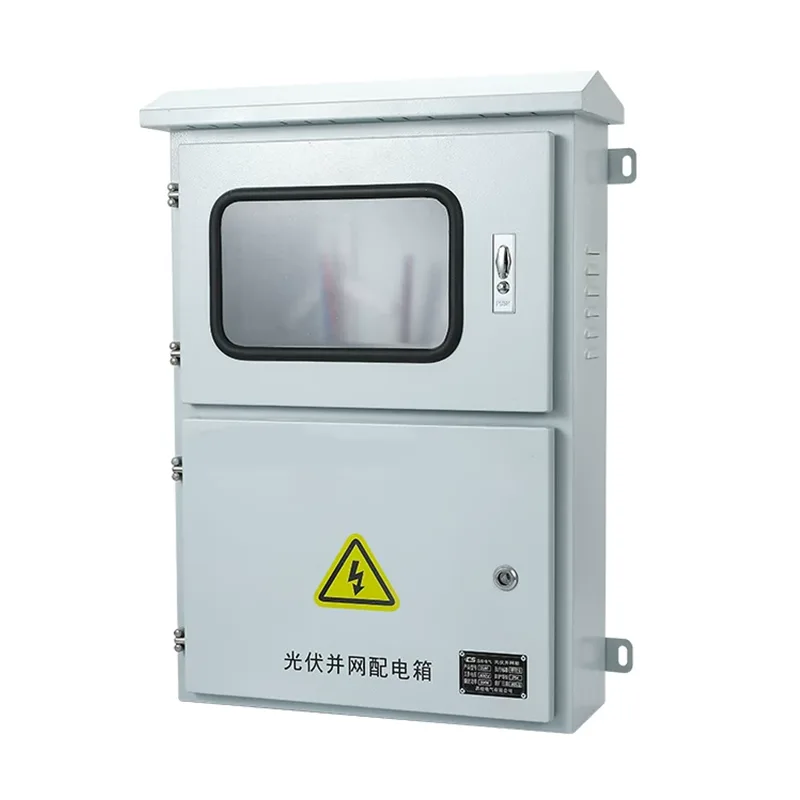

Kotak Persimpangan Bersambung Grid Fotovoltaik Luar

Kotak simpang bersambung grid fotovoltaik luar digunakan di antara sisi DC sistem penjanaan kuasa fotovoltaik dan penyongsang. Jika anda ingin menyesuaikan produk ini pada harga yang kompetitif, anda boleh memilih Shangming, dan kami akan menjadi pembekal anda yang dipercayai.

Fungsi Teras

Kotak simpang bersambung grid fotovoltaik luar mengintegrasikan perlindungan, pengasingan dan pemantauan. Kami menyokong nombor litar tersuai, komponen berjenama dan fungsi pintar. Untuk penyelesaian konfigurasi dan sebut harga tertentu, sila hubungi kami.

1. String Busing dan Agihan Semasa

Loji kuasa PV terdiri daripada berbilang panel solar yang disambungkan secara bersiri. Kotak simpang bersambung grid berfungsi sebagai mekanisme perlindungan penumpuan dan shunting.

Fungsi Penumpuan: Ia mengumpulkan kuasa DC daripada berbilang rentetan ke satu bas untuk output kepada penyongsang, memudahkan pendawaian dan menjimatkan kos kabel DC.

Perlindungan Shunting: Setiap input dilengkapi dengan fius DC bebas. Apabila litar pintas berlaku dalam satu rentetan, kerosakan itu terhad kepada cawangan itu, tanpa menjejaskan penjanaan kuasa biasa rentetan lain.

2. Perlindungan Kilat dan Lonjakan

Oleh kerana panel fotovoltaik dipasang di atas bumbung terbuka atau tanah, ia sangat terdedah kepada serangan kilat. Pelindung lonjakan yang disepadukan di dalam kotak simpang boleh mengesan voltan tinggi serta-merta dalam talian dan melepaskan lebihan voltan ke tanah dalam nanosaat.

Ia berfungsi sebagai barisan pertahanan pertama sebelum penyongsang, menghalang serangan kilat teraruh yang boleh merosakkan komponen elektronik penyongsang.

3. Pengasingan Keselamatan dan Pemutusan Fizikal

Kepungan dilengkapi dengan suis pengasing DC voltan tinggi atau pemutus litar. Apabila penyelenggaraan diperlukan pada penyongsang atau peralatan hiliran, memutuskan sambungan kotak simpang secara manual memastikan bahagian penyelenggaraan dinyahtenaga sepenuhnya, melindungi keselamatan kakitangan.

Kepungan bersambung grid Shangming adalah berprestasi tinggi dan boleh dipercayai, membenarkan gangguan semasa yang selamat semasa sistem berjalan, menghalang penjanaan arka berbahaya yang boleh menyebabkan kebakaran.

4. Perlindungan Pengecasan Terbalik

Pada waktu pagi, petang atau pada hari mendung, voltan keluaran rentetan yang berbeza mungkin berbeza. Tanpa perlindungan, rentetan dengan voltan yang lebih tinggi boleh mengalirkan arus kembali ke rentetan dengan voltan yang lebih rendah.

Diod pengecasan terbalik pilihan tersedia, memastikan arus mengalir hanya secara satu arah ke penyongsang, mengelakkan pemanasan lampau setempat atau kebakaran yang disebabkan oleh arus songsang.

5. Perlindungan Alam Sekitar dan Pemantauan Keadaan

Oleh kerana produk ini akan dipasang di luar rumah, kepungan mempunyai penarafan perlindungan IP65/IP66 untuk mengelakkan kakisan air hujan dan penuaan UV. Komponen ketepatan dalaman beroperasi dengan pasti sepanjang jangka hayat 25 tahun stesen janakuasa.

Fungsi pemantauan pintar pilihan memantau arus, voltan dan suhu dalaman setiap rentetan dalam masa nyata, dan segera memberi penggera sekiranya berlaku penjanaan kuasa yang tidak normal.

Mengapa Kotak Persimpangan Bersambung Grid Fotovoltaik Mesti Kalis Air untuk Penggunaan Luaran?

Sistem PV biasanya dipasang di atas bumbung atau di padang terbuka, dan kotak simpang yang disambungkan dengan grid mesti menahan cabaran teruk berikut:

Variasi suhu yang melampau: Suhu musim panas boleh mencecah lebih 70°C, manakala suhu musim sejuk boleh turun hingga -30°C.

Sinaran UV: Pendedahan luar jangka panjang kepada cahaya matahari memerlukan kestabilan UV; jika tidak, mereka terdedah kepada penuaan.

Kelembapan dan pemeluwapan: Ia mestilah kalis hujan dan dilengkapi dengan injap pernafasan untuk mengalirkan pemeluwapan dalaman dan mengelakkan komponen elektrik daripada menjadi lembap.

Oleh itu, untuk kegunaan biasa dan untuk mengelakkan penyelenggaraan yang kerap semasa operasi, mengekalkan prestasi dan jangka hayat yang stabil, reka bentuk kalis air luar adalah penting.

Senario Aplikasi dan Syor Konfigurasi

Kotak simpang bersambung grid fotovoltaik luar Shangming boleh digunakan di seluruh rangkaian industri fotovoltaik, daripada bumbung kediaman ke stesen janakuasa lekap tanah berskala besar. Kami akan memberikan cadangan konfigurasi berdasarkan senario biasa.

1. Sistem Fotovoltaik Teragih Kediaman

Penggunaan jenis ini sangat biasa, biasanya dipasang pada bumbung atau dinding vila atau rumah bina sendiri di kawasan luar bandar. Ia mengumpul beberapa panel fotovoltaik dari orientasi berbeza di atas bumbung dan menyediakan perlindungan kilat asas.

Cadangan Konfigurasi: Kotak harus mempunyai penampilan yang bersih dan saiz kecil, 1-4 input rentetan, dan dilengkapi dengan pemantauan perlindungan kebakaran yang sangat sensitif.

2. Stesen Janakuasa Atas Perindustrian dan Komersial

Dalam kes ini, kotak bersambung grid dipasang pada bumbung rata bengkel kilang, gudang logistik atau pusat beli-belah yang besar. Untuk kapasiti penjanaan kuasa bersaiz sederhana, ia pra-menggabungkan berdozen rentetan fotovoltaik sebelum ia memasuki penyongsang rentetan.

Cadangan Konfigurasi: Kotak memerlukan rintangan kakisan yang tinggi, input rentetan 8-16, dan biasanya termasuk modul komunikasi pintar untuk memudahkan kakitangan penyelenggaraan melihat arus setiap cawangan di dalam bilik pemantauan.

3. Stesen Janakuasa Berskala Besar yang Dipasang di Tanah dan Gurun Suria

Kotak pengumpulan yang diedarkan di padang pasir, gunung, atau ruang terbuka yang besar dipanggil kotak penggabung. Sebagai peranti penggabung utama, mereka mengumpul arus daripada beribu-ribu panel solar dan menghantarnya ke penyongsang berpusat.

Syor Konfigurasi: IP66, khusus untuk sistem voltan tinggi 1500V, dilengkapi dengan diod anti-terbalik dan fungsi pemantauan rentetan yang tepat, dan menampilkan injap penyejukan/pernafasan aktif.

4. Senario Aplikasi Solar + Rentas Sempadan

Solar Carports: Menyediakan kuasa kepada stesen pengecas kenderaan elektrik. Kotak simpang dipasang pada tiang carport untuk melindungi stesen pengecas hiliran daripada lonjakan suria.

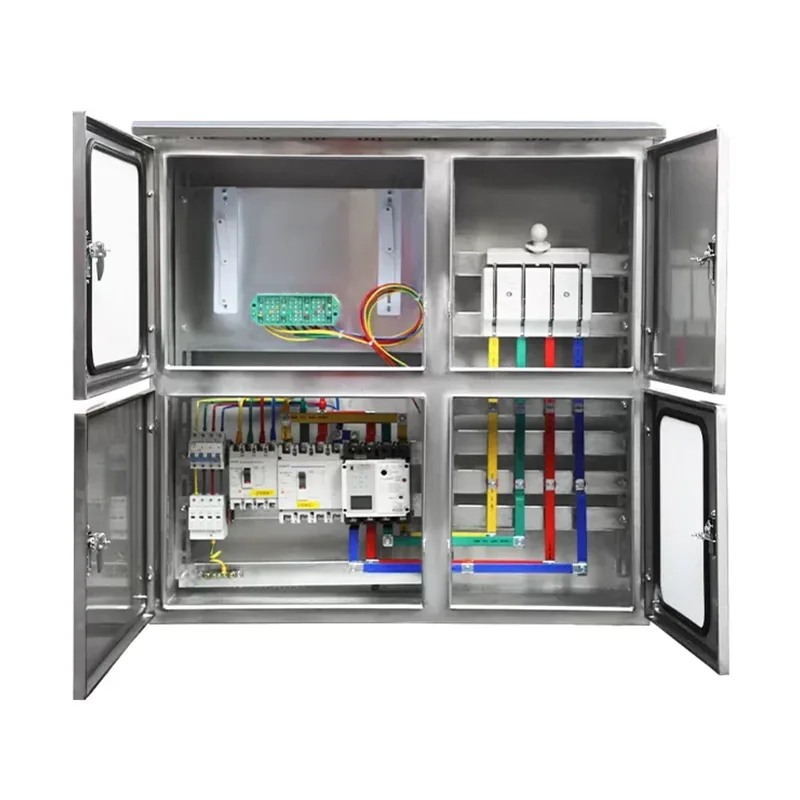

Sistem Pelengkap Suria Pertanian dan Perikanan: Dipasang pada kurungan di atas tanah ladang atau kolam ikan. Keperluan khas wujud untuk rintangan lembapan dan rintangan kakisan asid/alkali; keluli tahan karat adalah disyorkan.

Mengapa Memilih Kami?

Shangming berasal dari Yueqing, Wenzhou, China, sebuah wilayah yang terkenal sebagai "Ibukota Elektrik China." Dengan memanfaatkan rantaian perindustrian yang dibangunkan dengan baik bagi kelompok industri elektrik Yueqing, kami telah mewujudkan sistem kawalan kualiti dan pengeluaran yang ketat dan cekap. Portfolio produk kami meliputi lebih 200 siri dan 6000+ model, mematuhi piawaian elektrik global arus perdana.

Memilih set peralatan lengkap pintar kami menyepadukan penderiaan IoT dan fungsi pemantauan jauh, membolehkan pemantauan masa nyata parameter seperti suhu, kelembapan dan semasa. Ini memastikan operasi yang stabil dan bekalan kuasa yang selamat.
