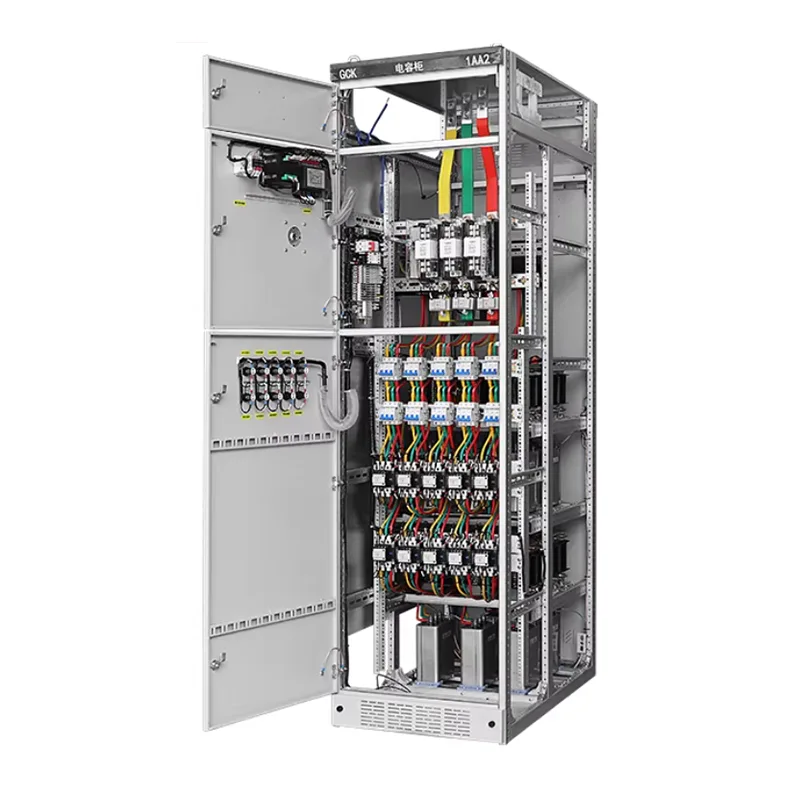

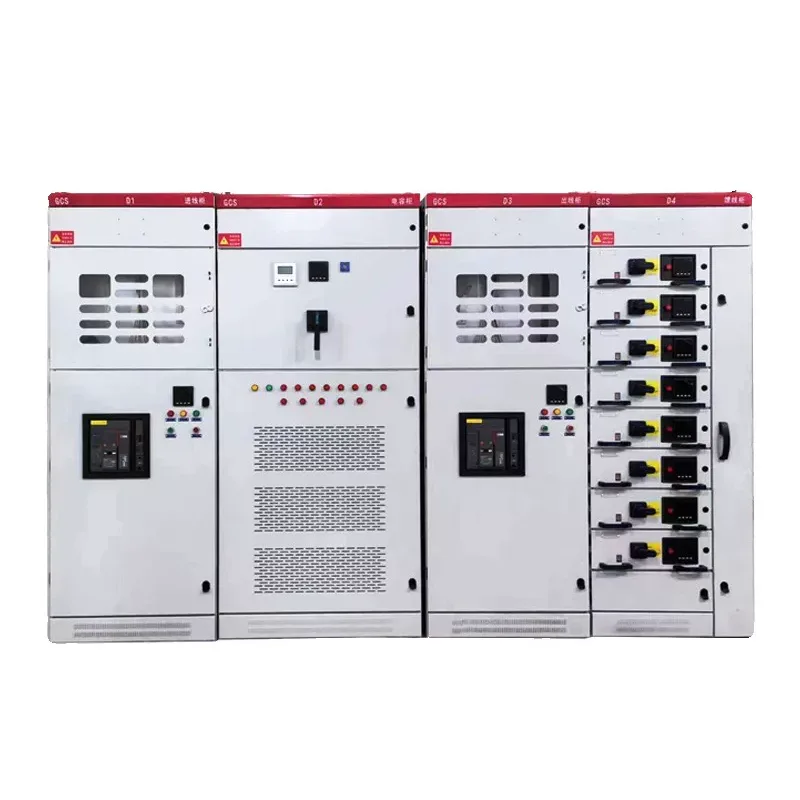

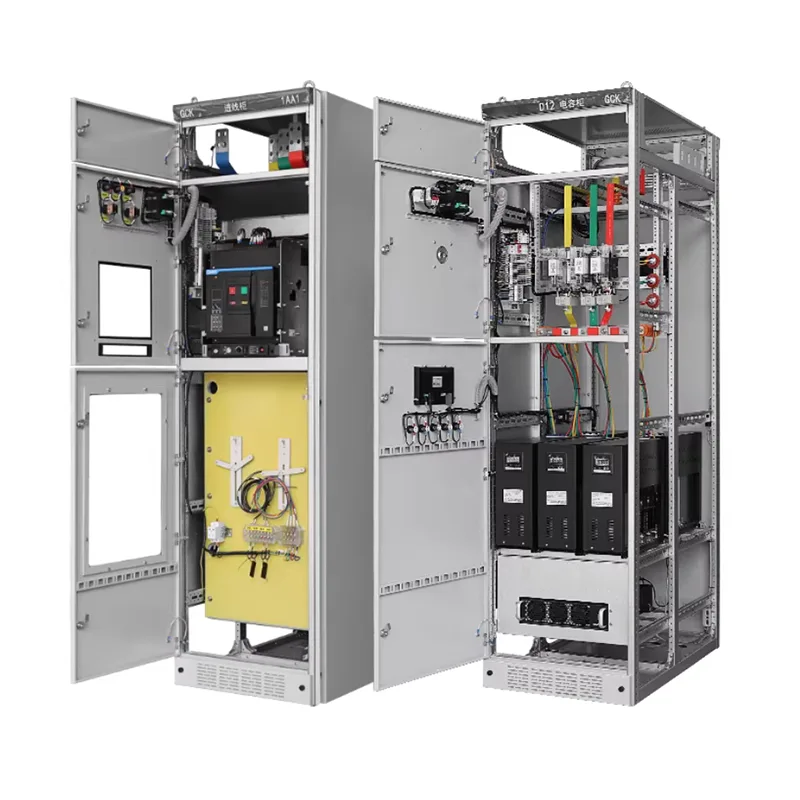

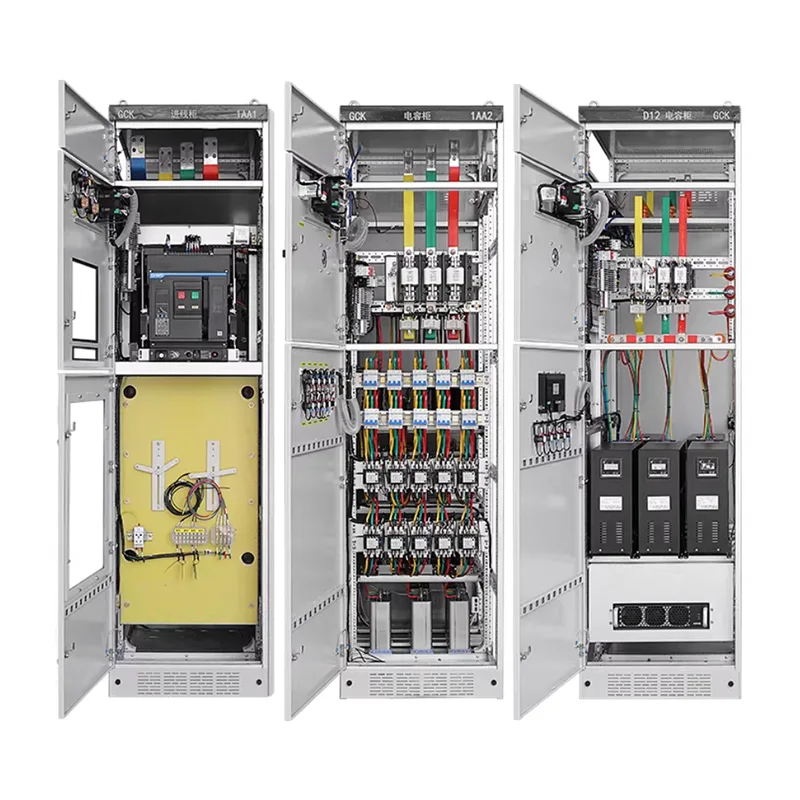

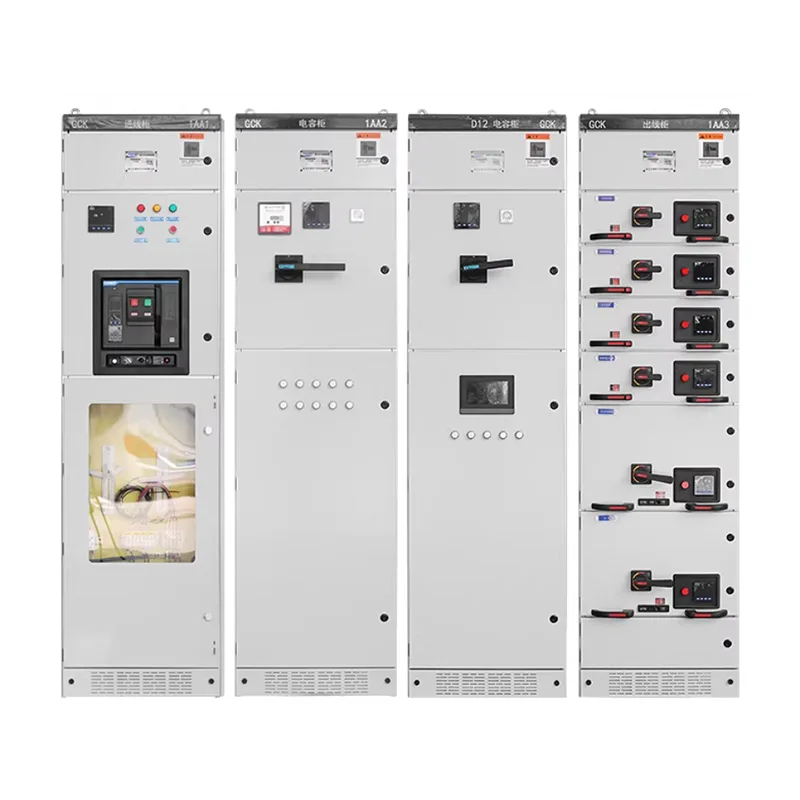

Alat Suis Boleh Tarik Voltan Rendah GCS

GCS Low Voltage Withdrawable Switchgear mempunyai struktur yang dipermudahkan, keserasian komponen yang baik, dan 20%-35% lebih murah daripada MNS, menjadikannya sesuai untuk projek sensitif bajet. Jika anda berminat untuk memilih produk ini dan mula membangunkan pelan projek, sila hubungi Shangming, pembekal yang boleh dipercayai dari Yueqing, Wenzhou, China.

Ciri-ciri Produk

Alat suis boleh ditarik balik voltan rendah GCS menggabungkan kebolehpercayaan MNS yang tinggi dengan kemudahan operasi GGD, menjadikannya ideal untuk sistem pengagihan kuasa voltan rendah dengan banyak litar, penyelenggaraan yang kerap dan fokus pada mengawal kos keseluruhan.

1. Struktur Boleh Tarik Bermodul

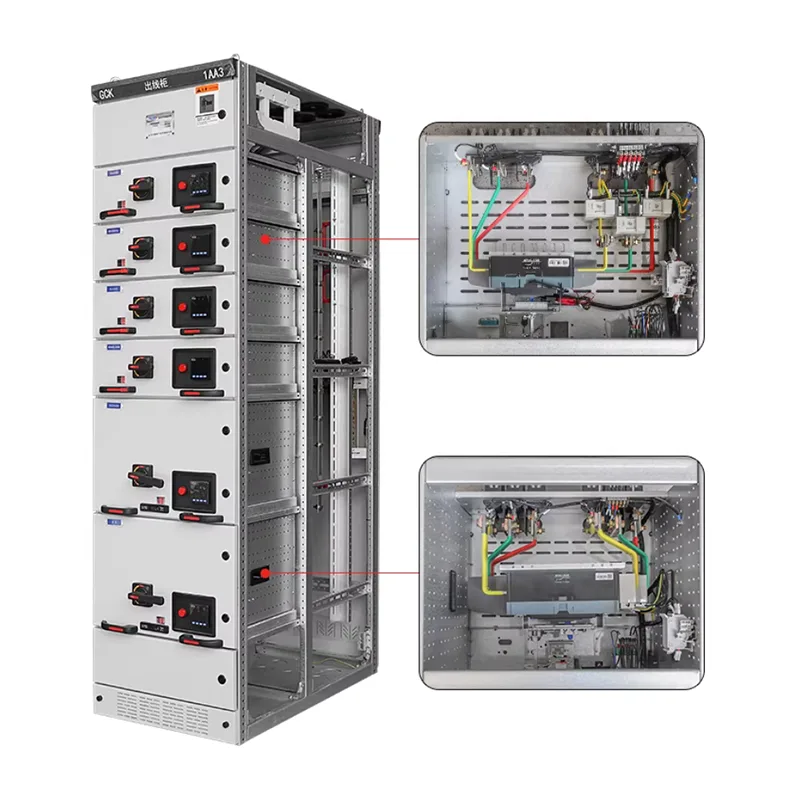

Unit berfungsi GCS menggunakan reka bentuk jenis laci standard, membolehkan pemasukan dan penyingkiran pantas. Sekiranya berlaku kegagalan atau penyelenggaraan litar tunggal, unit boleh ditarik balik secara bebas tanpa menjejaskan operasi litar lain, mengurangkan masa gangguan kuasa dan kos penyelenggaraan.

Reka bentuk modular suis menawarkan kepelbagaian yang kuat, memudahkan pengembangan atau penggantian masa hadapan.

2. Tahap Keselamatan Tinggi

Kabinet GCS secara dalaman dibahagikan kepada: petak busbar, petak unit berfungsi dan petak kabel. Kawasan berfungsi ini diasingkan dengan berkesan untuk mengelakkan penyebaran sesar.

Kami menyokong pilihan untuk tahap perlindungan yang lebih tinggi, yang boleh disesuaikan berdasarkan keadaan operasi sebenar.

Ciri keselamatan meningkatkan keselamatan dan kestabilan operasi, memenuhi keperluan kuasa projek perindustrian dan kerja awam.

3. Penyelenggaraan dan Operasi yang Mudah

Unit laci menampilkan kedudukan ujian, berfungsi dan putus sambungan, membenarkan pemeriksaan dan penggantian walaupun dalam keadaan mati kuasa atau separa bertenaga. Pendawaian dan ruang operasi direka bentuk secara rasional, menjadikannya mesra pengguna untuk kakitangan penyelenggaraan dan sesuai untuk sistem yang memerlukan penyelenggaraan yang kerap, seperti senario MCC.

4. Kebolehgunaan Luas

Kabinet GCS boleh digunakan sebagai kabinet pengedaran, kabinet penyuap, pusat kawalan motor (MCC), dsb., menyokong pelbagai kombinasi komponen elektrik dan menyesuaikan diri dengan keperluan kapasiti dan kuantiti litar yang berbeza. Satu sistem boleh menampung pelbagai keperluan aplikasi.

5. Keberkesanan Kos yang Tinggi

Berbanding dengan kabinet boleh ditarik balik MNS, GCS mempunyai struktur yang lebih ringkas dan kos yang lebih terkawal.

Berbanding dengan perkakas suis tetap, ia menawarkan kelebihan ketara dalam keselamatan dan kebolehselenggaraan, menjadikannya amat sesuai untuk projek berskala sederhana hingga besar atau projek sensitif bajet, mencapai keseimbangan antara prestasi dan kos.

Bagaimana untuk Mengekalkan Alat Suis Boleh Tarik Voltan Rendah GCS?

Untuk memanjangkan hayat perkhidmatannya, mengelakkan kerosakan dan memastikan bekalan kuasa berterusan, penyelenggaraan yang betul adalah penting. Shangming menyediakan dokumentasi yang komprehensif dan menawarkan beberapa cadangan.

I. Pemeriksaan Harian

1. Pemeriksaan Penunjuk Operasi: Lampu penunjuk panel laci tidak boleh berkelip luar biasa; arus ammeter hendaklah seimbang.

2. Pemeriksaan Kenaikan Suhu: Gunakan termometer inframerah pegang tangan untuk mengukur kenaikan suhu penyambung bar bas utama, penyambung utama laci dan terminal masuk/alur keluar pemutus litar. ≤40K (≤80℃ pada suhu ambien +40℃).

3. Pemeriksaan Bau/Bunyi Tidak Normal: Periksa bau terbakar, bunyi pelepasan atau bunyi berdengung.

4. Pengedap Pintu dan Pemeriksaan Pembersihan: Adakah pengedap pintu kabinet sudah tua? Adakah terdapat pengumpulan habuk dalaman?

5. Semakan Kedudukan Laci: Adakah semua laci berada dalam kedudukan bersambung? Adakah mereka longgar?

II. Penyelenggaraan Berkala

Langkah 1: Penyediaan Matikan. Sahkan bahawa bekalan kuasa hulu diputuskan dan uji voltan.

Langkah 2: Alihkan laci yang memerlukan penyelenggaraan ke kedudukan terbuka dan tarik keluar sepenuhnya. Ambil perhatian bahawa palam utama akan terputus sambungan secara automatik; palam sekunder boleh ditanggalkan secara manual.

Langkah 3: Penyelenggaraan Unit Laci. Komponen yang berbeza memerlukan prosedur penyelenggaraan yang berbeza, termasuk pembersihan dan ujian.

Langkah 4: Penyelenggaraan Dalaman Kabinet

Bar Bas Utama: Periksa bolt yang longgar.

Busbar Cawangan Menegak: Bersihkan habuk terkumpul dan periksa sarung penebat yang rosak.

Petak Kabel: Susun kabel dan periksa sama ada terlalu panas atau berubah warna pada hujung kabel.

Sistem Pembumian: Ukur rintangan pembumian antara busbar PE dan kabinet (sepatutnya ≤0.1Ω).

Langkah 5: Ujian Fungsian

Tolak laci kembali ke kedudukan sambungan. Selepas dihidupkan, uji litar kawalan dalam kedudukan ujian. Jalankan ujian tanpa beban selama 10 minit untuk mengesahkan tiada keabnormalan.

Langkah Berjaga-jaga Penyelenggaraan Utama

1. Jangan pasang atau cabut plag modul utama semasa ia dihidupkan.

Modul utama membawa arus tinggi dalam litar utama dan mesti dikendalikan hanya selepas laci berada dalam kedudukan terbuka dan sistem dimatikan.

Jika tidak, ia boleh menyebabkan arka elektrik, mengakibatkan kecederaan diri atau kerosakan peralatan.

2. Jangan campurkan laci dengan saiz yang berbeza.

Laci GCS direka bentuk dalam saiz 1/2, 1, 2 dan 3 unit, dengan ketinggian yang sepadan dengan kedudukan modul utama.

Pemasangan yang salah akan membawa kepada salah jajaran modul, sentuhan yang lemah dan terlalu panas.

3. Sentiasa periksa interlock lima kalis.

Ujian: Dengan pemutus litar ditutup, bolehkah laci ditarik keluar? Ia tidak sepatutnya.

Jika interlock gagal, segera hentikan penggunaan dan baiki untuk mengelakkan salah operasi.

4. Tingkatkan langkah anti-kondensasi dalam persekitaran lembap.

Jika projek anda terletak pada musim hujan atau di loji air, semak operasi pemanas setiap bulan.

Apabila mengesahkan penyelesaian, anda boleh memilih untuk memasang pengawal pemeluwapan pintar untuk hentian mula automatik.

Soalan Lazim

S: Apabila menyesuaikan kabinet suis, bagaimana saya boleh memilih antara jenis tetap (GGD) atau jenis boleh ditarik balik (GCS/MNS)?

J: GGD sesuai apabila: Belanjawan terhad, beban tunggal, elaun untuk penyelenggaraan gangguan bekalan elektrik, atau persekitaran yang teruk; pendawaian tetap lebih dipercayai dalam kes ini.

GCS/MNS sesuai apabila: Barisan pengeluaran teras mengalami kehilangan kuasa yang ketara, banyak litar dengan ruang terhad, memerlukan penyelenggaraan talian langsung yang pantas dan mengutamakan automasi dan kecerdasan yang tinggi.

S: Bagaimanakah altitud mempengaruhi penyesuaian gear suis?

A: Pada ketinggian melebihi 1000 meter, udara nipis mengurangkan pelesapan haba dan kapasiti penebat.

Anda mesti memaklumkan kepada kami semasa penyesuaian jika anda memerlukan peningkatan jurang udara, penebat gred lebih tinggi, atau pengurangan semasa pemilihan.

S: Mengapakah laci alat suis boleh tarik voltan rendah GCS kadangkala sukar untuk ditarik keluar atau dimasukkan?

A: Ubah bentuk rel panduan: Ini mungkin disebabkan oleh asas yang tidak rata semasa pemasangan, menyebabkan herotan kabinet.

Saling mengunci: Periksa sama ada pemutus litar berada dalam kedudukan terbuka sepenuhnya. Untuk keselamatan, interlock mekanikal akan mengunci laci apabila pemutus litar disambungkan.

Kegagalan pelinciran: Kekurangan penyelenggaraan dalam tempoh yang lama boleh menyebabkan mekanisme mekanikal menjadi kaku. Jangan menolak atau menarik laci secara paksa; keluarkan sebarang objek asing dan sapukan jumlah pelincir yang sesuai.
