Wenzhou Shangming Electric Co., Ltd. ialah pengeluar dan pembekal peralatan elektrik premium terkemuka.

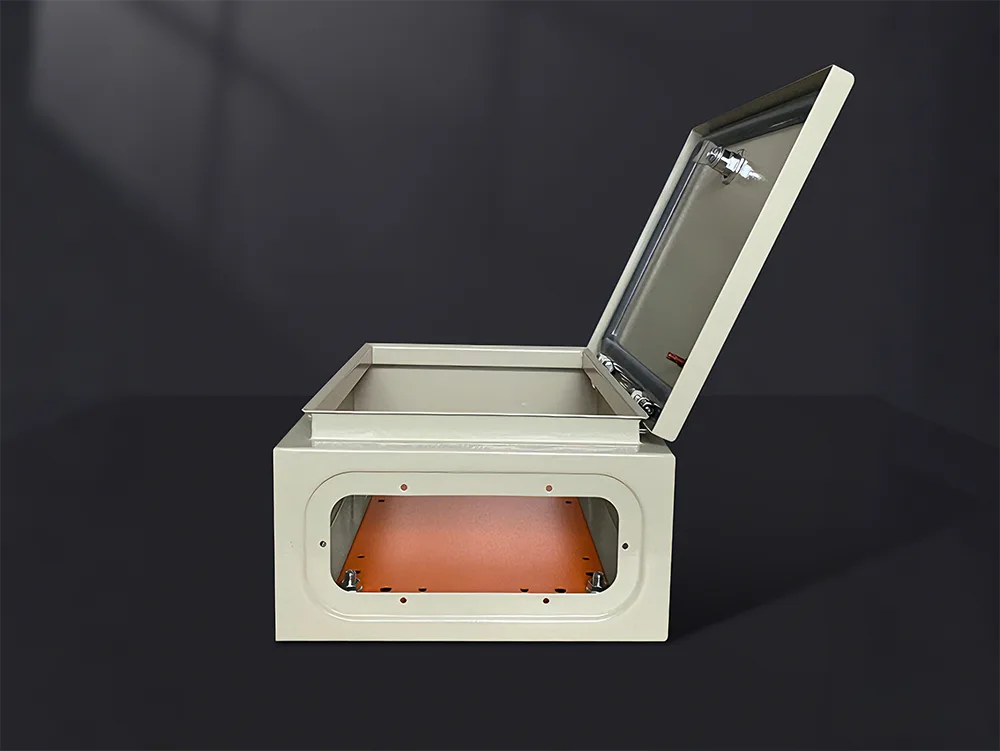

Shangmingialah pengeluar dan pembekal penutup kotak pengedaran yang boleh dipercayai. Dengan pengalaman luas kami, kami menawarkan produk dalam pelbagai bahan dan spesifikasi, dan juga boleh menyediakan penyelesaian tersuai yang disesuaikan dengan keperluan khusus anda.

Ciri-ciri Utama

1. Perlindungan Fizikal: Memberi perlindungan terhadap habuk, air, dan kemasukan objek asing, sambil menghalang sentuhan tidak sengaja antara kakitangan dan komponen hidup.

2. Pengasingan Keselamatan: Mengasingkan peralatan voltan tinggi dan arus tinggi daripada persekitaran operasi, dengan itu mengurangkan risiko kejutan elektrik dan kebakaran.

3. Component Mounting Platform: Kepungan kotak pengedaran mempunyai rel DIN, pendakap pelekap, dan lubang pra-gerudi untuk memudahkan pemasangan piawai bagi komponen seperti pemutus litar dan meter elektrik.

4. Electromagnetic Shielding: Meminimumkan kesan gangguan elektromagnet luaran pada litar kawalan dalaman.

5. Environmental Adaptability: Melalui penggunaan pelbagai bahan dan penarafan perlindungan, kepungan sesuai untuk pelbagai persekitaran, termasuk tetapan dalaman, luaran dan industri.

Komponen Struktur

Pintu Kabinet: Tersedia dalam pilihan pintu telus dan pepejal; konfigurasi tersuai tersedia daripada Shangming.

Plat Pemasangan: Plat logam yang digunakan untuk mengamankan komponen secara dalaman; ia boleh ditanggalkan untuk memudahkan pemasangan di luar kabinet.

Kalah mati: Port masuk kabel pra-tebuk direka untuk menampung kabel pelbagai diameter.

Gasket Pengedap: Gasket sangat elastik yang melapisi perimeter panel pintu, berfungsi sebagai elemen kritikal untuk memastikan penarafan perlindungan IP yang ditentukan.

Bolt Pembumian: Penting untuk memastikan kepungan logam dibumikan dengan pasti, dengan itu menghalang kepungan daripada menjadi bertenaga elektrik.

Senario Aplikasi

I. Membina Sistem Agihan Kuasa Voltan Rendah

Lampiran Kotak Pengedaran kami berfungsi sebagai kotak pengedaran untuk bangunan komersial, lantai kediaman dan pengagihan kuasa di kawasan awam.

Ia bertindak sebagai platform pemasangan untuk komponen seperti pemutus litar dan peranti arus baki, memudahkan pendawaian piawai dan perlindungan keselamatan sambil meningkatkan kekemasan dan keselamatan keseluruhan sistem pengagihan kuasa.

II. Peralatan Industri & Kawalan Automasi

Ia berfungsi sebagai kotak kawalan untuk jentera, kabinet kawalan untuk saluran pengeluaran automatik, dan penutup untuk sistem kawalan PLC.

Secara dalaman, mereka menempatkan komponen seperti penyentuh, geganti dan modul kawalan, melindungi peralatan elektrik ini daripada pencemaran habuk dan minyak sambil memudahkan penyepaduan dan penyelenggaraan peralatan.

III. Projek Pengagihan Tenaga Luaran & Kejuruteraan

Ia berfungsi sebagai kotak kuasa luaran sementara, unit pengagihan kuasa untuk tapak pembinaan dan kotak kawalan untuk lampu jalan.

Jika anda memerlukan produk tersuai untuk aplikasi ini, kami mengesyorkan agar anda memilih penarafan perlindungan yang tinggi (cth., IP54 / IP65) untuk memastikan ketahanan terhadap air, habuk dan hujan.

IV. Sistem Tenaga Fotovoltaik & Baharu

Shangming menawarkan kandang untukKotak penggabung PV, kabinet PV terikat grid dan kotak kawalan untuk sistem penyimpanan tenaga.

Sebagai perumahan asas untuk peralatan tenaga baharu, kandang ini menyediakan perlindungan, pengasingan dan ruang pelekap, menyokong keperluan untuk operasi luar jangka panjang.

V. Komunikasi & Infrastruktur

Anda boleh menghubungi kami untuk menyesuaikan kotak kawalan untuk peralatan komunikasi, kotak pengedaran untuk sistem voltan rendah, kotak bekalan kuasa untuk sistem pengawasan dan banyak lagi.

Ini memastikan perlindungan peralatan kuasa komunikasi, menghalang gangguan luaran dan kesan alam sekitar, dan meningkatkan kestabilan sistem secara keseluruhan.

Apakah Faktor Yang Perlu Dipertimbangkan Apabila Memilih Penutup Kotak Agihan?

1. Dimensi dan Spesifikasi

Semasa membuat pilihan, kami tidak mengesyorkan memilih penutup yang hanya sesuai dengan komponen dengan tepat. Kawasan yang diduduki oleh komponen dalaman tidak boleh melebihi 80% daripada kawasan plat asas. Baki 20% ruang dikhaskan untuk pendawaian, pelesapan haba, dan potensi pengembangan masa depan; oleh itu, anda harus sentiasa membenarkan beberapa ruang kepala dalam pilihan anda.

Mengenai kedalaman, anda mesti mengambil kira kedalaman gabungan pemutus litar (termasuk pemegang kendaliannya), saluran wayar dan pintu kandang itu sendiri. Ini amat kritikal untuk pemutus litar kes acuan arus tinggi, yang mempunyai keperluan kedalaman yang ketara; gagal mengambil kira perkara ini boleh menghalang pintu daripada ditutup dengan betul.

2. Protection Rating (IP Code)

Sila pilih penilaian perlindungan yang sesuai berdasarkan keterukan persekitaran pemasangan:

Pejabat/Koridor Dalaman: IP30 – IP40 sudah memadai.

Bengkel Perindustrian: IP54 disyorkan untuk memberikan perlindungan terhadap habuk dan percikan air.

Sistem Luaran/Fotovoltaik: IP65 atau lebih tinggi adalah wajib, dan jahitan pintu mesti mempunyai gasket pengedap bersepadu yang berterusan.

3. Bahan dan Rintangan Kakisan

Keluli Canai Sejuk: Pilihan yang paling serba boleh, sesuai untuk kebanyakan persekitaran dalaman yang kering.

Keluli Tahan Karat (304/316): Sesuai untuk farmaseutikal, pemprosesan makanan dan persekitaran pantai dengan pendedahan semburan garam yang tinggi. Keluli tahan karat 316 menawarkan rintangan kakisan yang unggul berbanding 304.

4. Thermal Management

Pengurusan haba selalunya merupakan aspek yang diabaikan dalam kotak pengedaran kuasa tinggi. Kami mengesyorkan membuat pilihan anda berdasarkan senario berikut:

Penyejukan Pasif: Jika haba yang dijana dalam kepungan adalah minimum, kepungan yang tertutup sepenuhnya adalah sesuai.

Penyejukan Aktif: Jika kepungan menempatkan komponen seperti pemacu frekuensi berubah-ubah (VFD), pemula lembut atau penyentuh arus tinggi, anda mesti memilih kepungan yang dilengkapi dengan louvers pengudaraan. Dalam sesetengah kes, anda mungkin perlu memilih model dengan lubang pelekap pra-gerudi untuk kipas penyejuk paksi.

Perlindungan Cahaya Matahari: Untuk kepungan luar, kami mengesyorkan struktur dua bumbung untuk mengelakkan cahaya matahari langsung daripada menyebabkan suhu dalaman meningkat.

5. Kemudahan Pemasangan dan Operasi

Arah Pembukaan Pintu: Tentukan sama ada pintu terbuka kiri atau kanan lebih mudah memandangkan ruang yang tersedia di tapak pemasangan. Beberapa kandang mewah Shangming mempunyai pintu yang boleh diterbalikkan (boleh dikonfigurasikan untuk membuka sama ada dari kiri atau kanan).

Masuk/Keluar Kabel: Sahkan sama ada kabel akan masuk dan keluar dari bahagian atas atau bawah kepungan. Kami mengesyorkan memilih kepungan yang dilengkapi dengan plat bebibir boleh tanggal; menggerudi lubang kemasukan kabel ke dalam plat bebibir menawarkan fleksibiliti yang lebih besar dan memastikan pengedap yang unggul berbanding dengan menggerudi terus ke dalam badan kepungan.

Jenis Kunci: Kunci segi tiga industri standard, kunci siram berkunci atau kunci sesondol keselamatan kebakaran.

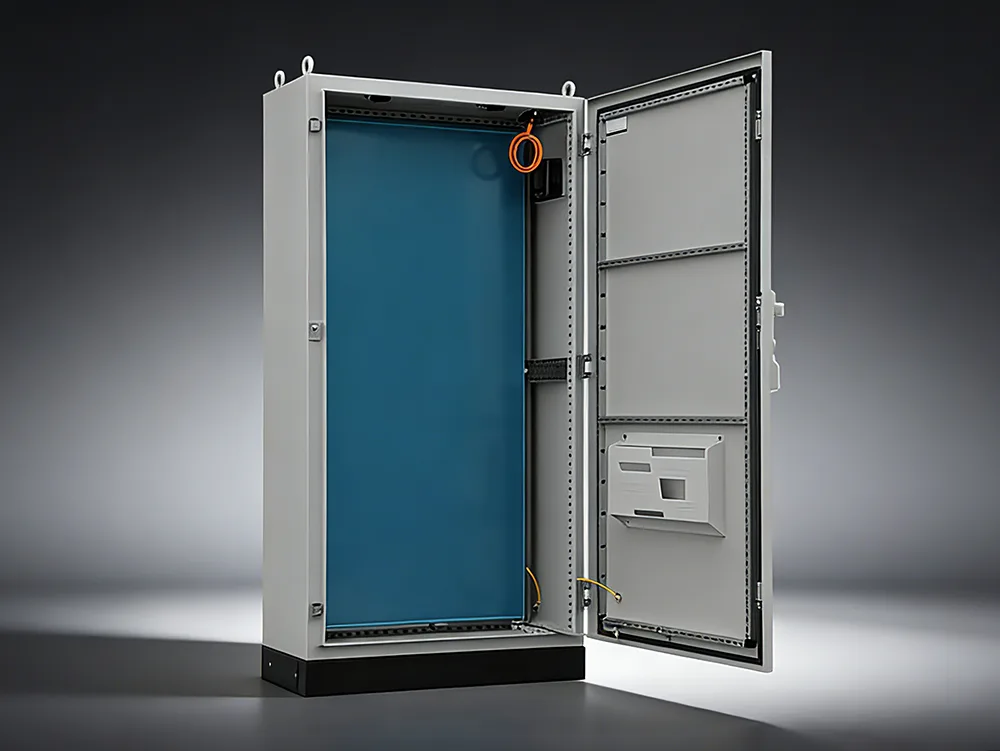

Selain pelbagai jeniskandang kotak pengedaran, Shangming juga menawarkan penutup kabinet pengagihan kuasa berdiri di lantai—komponen utama barisan produk berkualiti tinggi kami. Pilih kami sebagai pembekal jangka panjang anda untuk mendapat manfaat daripada penyelesaian tersuai sehenti dan harga terus dari kilang.

Ciri-ciri Utama

Kapasiti Menanggung Beban Tinggi: Untuk penutup kabinet pengagihan kuasa berdiri di lantai kami, kami biasanya menggunakan plat keluli gelek sejuk dengan ketebalan 2.0mm atau lebih besar, yang sama ada dikimpal atau dipasang untuk membentuk struktur. Pembinaan teguh ini membolehkan kabinet menyokong pemutus litar jenis rangka berat dengan selamat, bar bas tembaga keratan rentas besar dan kabel pengubah.

Reka Bentuk Modular: Bahagian dalam mempunyai sistem corak lubang modular, membolehkan pelarasan fleksibel rasuk silang dan plat pelekap untuk memenuhi keperluan khusus. Reka bentuk ini memudahkan naik taraf dan pengembangan yang mudah apabila perlu.

Pengudaraan dan Pelesapan Haba: Memandangkan paras arus tinggi yang biasanya terdapat dalam kabinet, kepungan dilengkapi dengan bolong ekzos di bahagian atas dan bolong masuk udara di bahagian bawah untuk memastikan aliran udara yang berkesan. Selain itu, pelanggan boleh meminta konfigurasi tersuai untuk menyepadukan sistem penyejukan udara paksa ke dalam produk.

Klasifikasi Kabinet Biasa

Berdasarkan bentuk strukturnya, kabinet berdiri di lantai terutamanya dibahagikan kepada dua kategori utama:

1. Jenis Tetap

Ciri-ciri: Komponen dalaman dipasang secara tegar melalui kurungan sokongan; sekali berwayar, ia tidak boleh dialihkan.

Aplikasi: Mempunyai struktur yang ringkas dan kos rendah; biasanya digunakan dalam tetapan di mana keperluan untuk bekalan kuasa berterusan tidak begitu ketat.

Model Perwakilan: Kabinet Agihan Kuasa Voltan Rendah AC jenis GGD.

2. Jenis Pengeluaran / Jenis Boleh Alih

Ciri-ciri: Setiap litar individu ditempatkan dalam unit laci bebas yang berasingan.

Aplikasi: Sangat mudah untuk penyelenggaraan. Jika litar tertentu gagal, laci yang sepadan hanya boleh ditarik keluar dan diganti dengan yang baru, tanpa perlu memotong bekalan kuasa utama.

Model Perwakilan: Kabinet Pengagihan Kuasa Lanjutan jenis GCK, GCS dan MNS.

Kotak Pengedaran Berdiri di lantai vs. Dilekap di dinding: Apakah Perbezaannya?

Cadangan Pemilihan dan Konfigurasi Produk

Berdasarkan keperluan projek khusus anda, semasa fasa pra-jualan,Shangmingakan mengesyorkan konfigurasi yang paling sesuai untuk anda. Secara umumnya, senario aplikasi yang paling kerap kami sokong disenaraikan di bawah, disertakan dengan pengesyoran konfigurasi yang sepadan.

1. Pengagihan Kuasa Utama Perindustrian

Konfigurasi Disyorkan:

Dimensi Kabinet: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

Bahan: Kepingan keluli tergelek sejuk (≥1.5mm)

Penilaian Perlindungan: IP30 / IP40

Struktur: Kabinet tunggal atau kabinet berganding (modular/boleh dipisahkan)

Dalaman: Direka untuk pemasangan Sistem ACB / MCCB + Busbar

2. Sistem Talian Arus Tinggi / Utama

Konfigurasi Disyorkan:

Lebar: ≥800mm

Kedalaman: ≥800mm

Struktur: Reka bentuk dua pintu atau berbilang pintu

Ruang Dalaman: Menyokong busbar tembaga arus tinggi; termasuk ruang yang dikhaskan untuk kemasukan kabel atas atau bawah.

3. Kawalan Automasi / Kabinet Kawalan PLC

Konfigurasi Disyorkan:

Dimensi: 1600–2000mm (H)

Bahan: Kepingan keluli bersalut serbuk / Keluli tahan karat

Penilaian Perlindungan: IP40 / IP54

Dalaman: Plat pemasangan + rel DIN

4. Aplikasi Luar

Konfigurasi Disyorkan:

Penilaian Perlindungan: IP54 / IP65

Bahan: Keluli tahan karat (304/316) atau keluli bersalut serbuk gred luar

Ciri-ciri: Kanopi kalis hujan + Jalur pengedap + Reka bentuk anti-kondensasi

5. Persekitaran Yang Sangat Menghakis

Konfigurasi Disyorkan:

Bahan: 304 / 316 Keluli tahan karat

Penilaian Perlindungan: IP55+

Rawatan Permukaan: Salutan anti-karat

Bagaimana untuk Melaksanakan Penyelenggaraan Rutin pada Kepungan Kabinet Pembahagian Kuasa Berdiri Lantai?

1. Pembersihan dan Pembuangan Habuk

Gunakan kain bukan tenunan kering dan pembersih vakum untuk mengeluarkan habuk terkumpul dari dalam kabinet; penggunaan kain basah atau letupan langsung udara termampat adalah dilarang sama sekali.

Beri perhatian khusus untuk membersihkan bar bas, penebat, pelongsor arka pemutus litar, dan saluran pengudaraan.

2. Mengetatkan Sambungan Elektrik

Periksa semua titik sambungan berbolted untuk kelonggaran; gunakan sepana tork untuk mengetatkannya semula kepada nilai tork yang ditentukan.

Jika tanda-tanda pengoksidaan atau kerosakan arka dikesan, terminal mesti digilap atau diganti.

3. Ujian Kefungsian Komponen

Pemutus Litar: Sahkan bahawa operasi pembukaan dan penutupan manual adalah lancar dan mekanisme tersandung adalah responsif.

Penyentuh/Geganti: Periksa keadaan sesentuh untuk haus dan sahkan bahawa rintangan gegelung berada dalam julat normal.

Kapasitor: Periksa tanda-tanda kemerosotan kapasitans, membonjol, atau kebocoran elektrolit.

SPD (Peranti Perlindungan Lonjakan): Sahkan bahawa tetingkap penunjuk status berwarna hijau dan penunjuk kemerosotan belum dicetuskan.

4. Ujian Prestasi Penebat

Gunakan megohmmeter 500V atau 1000V untuk mengukur dan mengesahkan perkara berikut:

Rintangan penebat fasa ke fasa: ≥ 1 MΩ;

Rintangan penebat fasa ke tanah: ≥ 1 MΩ;

Jika nilai yang diukur berada di bawah piawaian ini, siasat kemungkinan punca seperti kemasukan lembapan atau pencemaran.

5. Penyelenggaraan Struktur Mekanikal

Periksa rel panduan dan mekanisme saling mengunci unit jenis laci untuk memastikan ia tidak melekat atau mengikat. Lubricate bahagian yang bergerak menggunakan gris yang direka khusus untuk peralatan elektrik.

Sahkan kefungsian mekanisme keselamatan "Lima-Pencegahan" (bersambung) secara berkala.

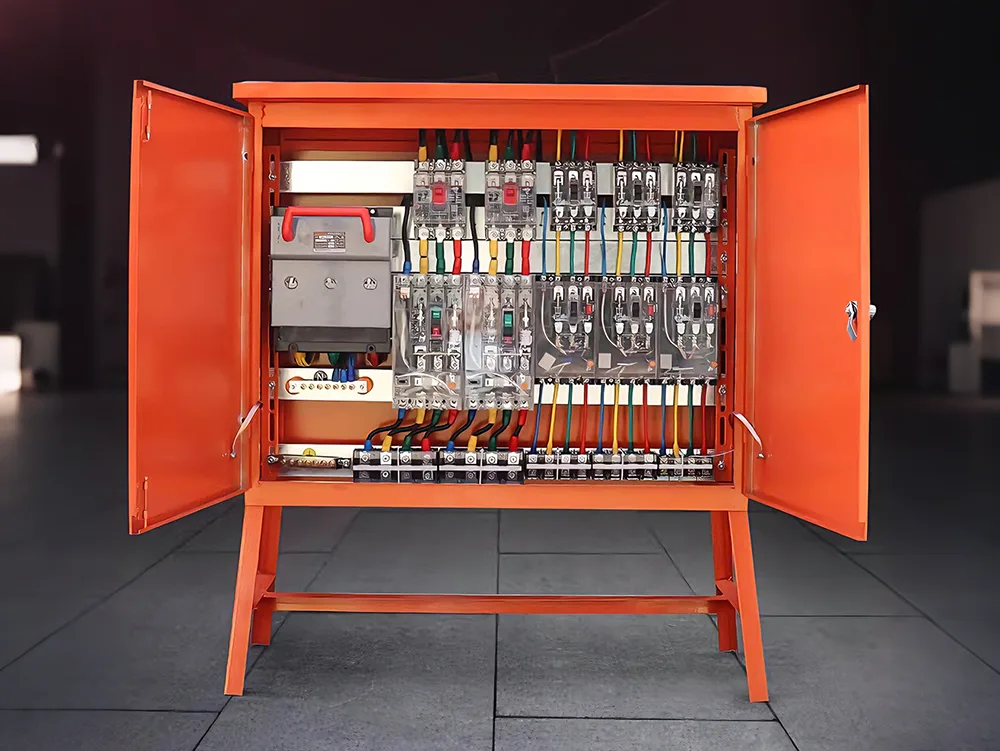

Masih mencari pengeluar dan pembekal Alat Suis Voltan Tinggi dan Rendah yang boleh dipercayai? pilihElektrik Shangmingdari China. Kami menyediakan produk dan perkhidmatan profesional, menyokong pelbagai permintaan penyesuaian bukan standard, dan menawarkan penyelesaian yang disesuaikan untuk keperluan projek khusus anda.

Kategori Produk

1. Alat Suis Voltan Tinggi

Kategori ini terdiri daripada peralatan dengan voltan terkadar antara 3 kV hingga 35 kV dan ke atas. Fungsi utamanya ialah menerima dan mengagihkan tenaga elektrik; tambahan pula, sekiranya berlaku kerosakan pada talian kuasa, ia berfungsi bersama-sama dengan peranti perlindungan geganti untuk mengganggu arus litar pintas dengan cepat mencecah ribuan ampere.

Komponen Utama:

Pemutus litar voltan tinggi (jenis vakum atau SF6): Berfungsi sebagai elemen pemadam arka teras.

Penyambung (Suis pengasing): Menyediakan jurang udara fizikal yang boleh dilihat untuk memastikan keselamatan semasa penyelenggaraan.

Pengubah Arus/Voltan: Menurunkan isyarat voltan tinggi kepada isyarat voltan rendah untuk tujuan instrumentasi dan pengukuran.

Model Biasa: KYN28 (Jenis boleh ditarik bersalut logam), XGN (Unit utama gelang jenis tetap).

2. Alat Suis Voltan Rendah

Kategori ini terdiri daripada peralatan dengan voltan terkadar 1000 V atau kurang. Fungsi utamanya ialah menguruskan pengagihan peringkat akhir dalam sistem kuasa. Ia mengedarkan tenaga elektrik—dipindahkan oleh transformer—ke pelbagai tingkat, talian pengeluaran atau peralatan dipacu kuasa.

Komponen Utama:

Pemutus Litar Udara (ACB): Digunakan untuk talian masuk utama atau talian keluar berkapasiti tinggi.

Moulded Case Circuit Breaker (MCCBs): Digunakan untuk perlindungan litar cawangan.

Kabinet Pampasan Kapasitor: Digunakan untuk menambah baik faktor kuasa sistem dan mengurangkan kos elektrik.

Model Biasa:GGD (Jenis tetap), GCK/GCS/MNS (Jenis Pengeluaran/Laci).

Siri Voltan Tinggi dan Voltan Rendah: Perbandingan

Senario Aplikasi

Alat Suis Voltan Tinggi dan Rendah kami menemui aplikasi yang meluas dan mungkin sering digunakan serentak dalam satu tetapan untuk memenuhi fungsi yang berbeza. Anda boleh menyesuaikan penyelesaian lengkap yang disesuaikan dengan keperluan khusus anda.

Kesalahan Biasa dan Penyelesaian Penyelesaian Masalah

Shangming ialah pengilang profesional yang menyediakan perkhidmatan sokongan teknikal selepas jualan yang komprehensif. Selain itu, mengiringi penghantaran produk kami, kami menyediakan set lengkap dokumentasi pemeriksaan serta garis panduan operasi dan penyelenggaraan. Kami telah menyusun senarai isu biasa di bawah untuk rujukan anda.

1. Isu Biasa dengan Alat Suis Voltan Tinggi

Simptom 1: Pelepasan Separa dan Bunyi Desis

Punca: Kemasukan lembapan dalam komponen penebat; pengumpulan habuk permukaan yang membawa kepada pelepasan rayapan; atau pelepasan korona yang disebabkan oleh burr pada titik sambungan busbar.

Penyelesaian:

1. Kawalan Persekitaran: Sahkan bahawa unit pemanasan dan penyahlembapan di dalam kabinet berfungsi dengan betul.

2. Pembersihan Tidak Tenaga: Lap penebat dan sesendal menggunakan alkohol kontang.

3. Pengesanan Ultrasonik: Gunakan pengesan nyahcas separa semasa operasi untuk menentukan lokasi sebenar punca nyahcas.

Gejala 2: Pemutus Litar Voltan Tinggi Gagal Ditutup atau Dibuka

Punca: Motor simpanan tenaga rosak; litar kawalan terbakar (gegelung penutup/buka); atau sawan rantaian mekanikal akibat pelincir yang telah kering.

Penyelesaian:

Pemeriksaan Litar Sekunder: Ukur rintangan gegelung penutup dan buka, dan pastikan voltan bekalan kuasa tambahan berada dalam julat normal.

Pelinciran Mekanikal: Sapukan semula pelincir suhu rendah khusus pada komponen penghantaran mekanikal.

2. Isu Biasa dengan Alat Suis Voltan Rendah

Gejala 1: Kenaikan Suhu Tidak Normal dalam Pemutus Litar Udara (ACB)

Punca: Tekanan sentuhan atau pengoksidaan yang tidak mencukupi pada sesentuh pemalam utama; bolt busbar longgar.

Penyelesaian:

Pemantauan Suhu: Gunakan pengimejan terma inframerah untuk mengimbas kenalan dan titik sambungan.

Penyelenggaraan Sentuhan: Nyahtenaga sistem, keluarkan ACB, bersihkan sebarang lapisan pengoksidaan pada sesentuh, dan sapukan gris sentuhan elektrik.

Gejala 2: Kapasitor Membonjol atau Pecah dalam Kabinet Pampasan Kuasa Reaktif

Punca: Kandungan harmonik yang berlebihan dalam sistem; atau terlalu panas yang disebabkan oleh operasi pensuisan yang kerap bagi kapasitor.

Penyelesaian:

Penggantian Kapasitor: Gantikan dengan segera mana-mana kapasitor yang membonjol untuk mengelakkan kebocoran elektrolit, yang boleh menyebabkan litar pintas.

Pemasangan Reaktor Siri: Pasang reaktor siri dalam litar pampasan untuk menekan harmonik.

3. Kesalahan Umum

Simptom: Pemeluwapan—dicirikan oleh titisan air yang terbentuk pada dinding dalam kabinet dan kesan kilat overlay kelihatan pada permukaan komponen penebat.

Penyelesaian:

Pengedap: Bukaan kemasukan kabel di bahagian bawah kabinet mesti dimeterai sepenuhnya menggunakan dempul kalis api untuk menyekat kemasukan lembapan dari parit kabel.

Peningkatan Pintar: Pasang sistem pemantauan suhu dan kelembapan automatik yang dipasangkan dengan penyahlembap pemeluwapan untuk menggantikan panel pemanasan tradisional.
