Kotak Penggabung Fotovoltaik

Shangming ialah pengeluar kotak penggabung fotovoltaik berkualiti tinggi dari China. Kami mempunyai kilang kami sendiri dengan lebih 5 barisan pengeluaran, dan produk spesifikasi standard sedia untuk dibeli dengan penghantaran yang cepat. Penyesuaian juga merupakan kekuatan kami; sila hubungi kami untuk membincangkan penyelesaian dan mendapatkan sebut harga percuma.

Mengapa Kotak Penggabung Fotovoltaik Diperlukan?

Dalam loji kuasa fotovoltaik berskala sederhana hingga besar, biasanya terdapat ratusan atau bahkan ribuan panel solar. Jika setiap panel disambungkan terus ke penyongsang, ia akan menyebabkan banyak masalah. Pertama, pendawaian akan menjadi tidak kemas, meningkatkan kesukaran pembinaan, dan penggunaan sejumlah besar kabel DC akan meningkatkan kos dengan ketara.

Pada masa yang sama, kerugian akan meningkat, dan menghantar arus kecil pada jarak jauh akan mengakibatkan penurunan voltan yang ketara. Kemudian, penyelenggaraan juga akan menjadi masalah yang mencabar, kerana sukar untuk mencari rentetan yang rosak dengan cepat.

Di sinilah kotak penggabung masuk, menyelesaikan masalah ini. Mereka bertindak seperti hab pengangkutan, menumpu aliran-aliran kecil menjadi keluaran yang bersatu.

Komposisi Modul

Fungsi Teras

Koleksi Semasa: Kotak penggabung fotovoltaik mengeluarkan arus DC secara berpusat daripada berbilang modul fotovoltaik, mengurangkan bilangan kabel DC dan mengurangkan kerumitan dan kos sistem.

Perlindungan Sistem: Kotak penggabung menyediakan lebihan arus, litar pintas, sambungan terbalik, dan perlindungan lonjakan untuk setiap rentetan dan jumlah output, menghalang peningkatan kerosakan.

Pengasingan Keselamatan: Suis pemutus DC membolehkan pemotongan pantas semasa penyelenggaraan atau kerosakan, meningkatkan keselamatan operasi.

Pemantauan Operasi: Jika model pintar dipilih, pemantauan masa nyata bagi status arus rentetan, voltan, suhu dan perlindungan kilat adalah mungkin, memudahkan lokasi kerosakan dan analisis prestasi.

Jenis Utama

Jenis kotak penggabung fotovoltaik (PV) berbeza dalam lokasi pemasangan, tahap voltan dan tahap kecerdasan dalam sistem, sepadan dengan senario aplikasi yang berbeza.

1. Kotak Penggabung DC

Paling biasa dalam loji kuasa PV, dipasang di antara modul PV dan penyongsang DC.

Fungsi: Menggabungkan kuasa DC daripada berbilang rentetan PV dan mengeluarkannya kepada penyongsang terpusat.

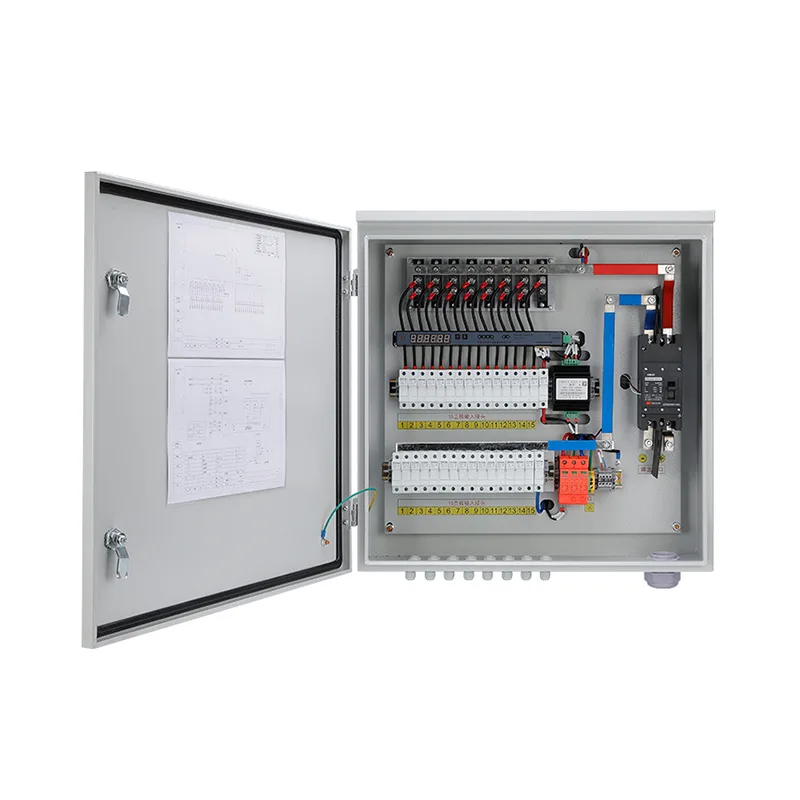

Konfigurasi Teras: Termasuk fius DC, pemutus litar DC dan SPD.

Senario Berkenaan: Loji janakuasa tanah berskala besar, sistem PV berpusat.

2. Kotak Penggabung AC

Terutamanya digunakan dalam sistem yang menggunakan penyongsang rentetan. Ia dipasang di antara bahagian keluaran AC penyongsang dan pengubah injak naik.

Fungsi: Menggabungkan output kuasa AC daripada berbilang penyongsang rentetan.

Konfigurasi Teras: Pemutus litar AC, pelindung lonjakan AC, suis putus; sesetengah mungkin juga termasuk meter tenaga.

Senario Berkenaan: PV atas bumbung komersial dan perindustrian, loji janakuasa yang dipasang di tanah menggunakan penyongsang teragih.

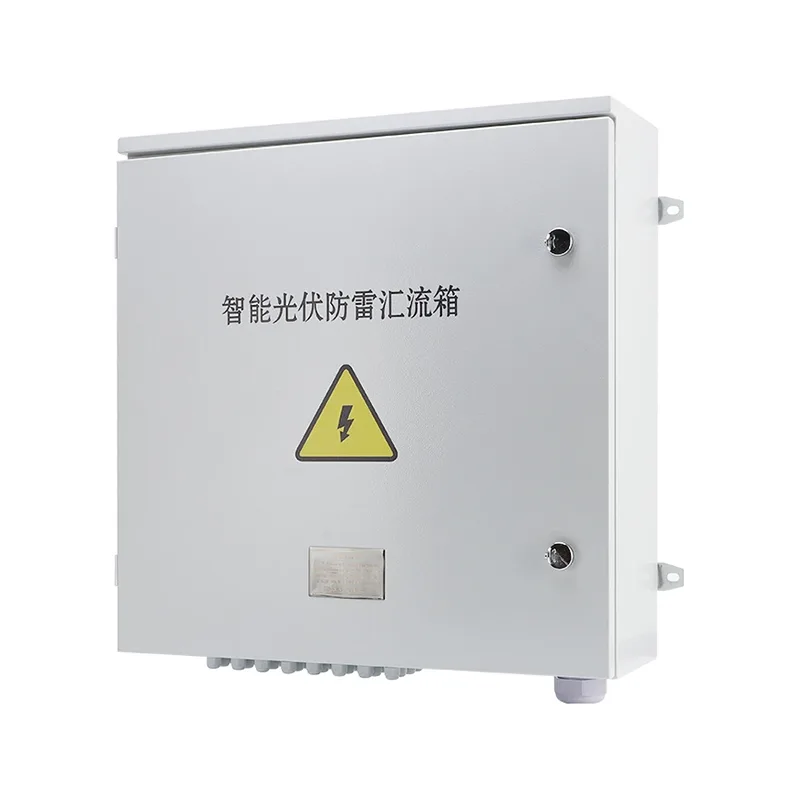

3. Kotak Penggabung Pintar

Kotak jenis ini menambah modul pemantauan pada kotak penggabung asas dan kini merupakan pilihan arus perdana untuk loji janakuasa bersaiz sederhana hingga besar.

Fungsi: Selain menggabungkan arus, ia boleh memantau arus setiap talian masuk, jumlah voltan, suhu dalaman, dan status pelindung lonjakan dalam masa nyata.

Kelebihan Teknikal: Melalui muat naik data, kakitangan penyelenggaraan boleh menentukan dari jauh panel solar yang berlorek atau rosak, membolehkan penyelenggaraan yang tepat.

Waranti dan Perkhidmatan Selepas Jualan

Kilang Shangming menyediakan jaminan kualiti, khususnya waranti 1 tahun untuk produk tersuai dan waranti 2 tahun untuk produk standard. Waranti meliputi kecacatan bahan kabinet, kerosakan komponen (di bawah penggunaan biasa) dan masalah proses pembuatan. Kerosakan yang disebabkan oleh pemasangan yang tidak betul, penyalahgunaan, bencana alam atau pengubahsuaian yang tidak dibenarkan tidak dilindungi.

Sekiranya berlaku isu selepas jualan, kami akan menanganinya mengikut proses berikut: Laporkan masalah (berikan foto/video kerosakan dan nombor pesanan) → Pasukan teknikal memberi maklum balas dalam masa 4 jam → Diagnosis jauh (panduan percuma untuk melaraskan parameter atau menggantikan komponen kecil; alat ganti percuma dalam tempoh jaminan) → Jika masalah tidak dapat diselesaikan, jurutera akan diuruskan untuk pembaikan/penggantian produk dalam masa yang singkat tempoh jaminan akan ditanggung oleh kami); dalam keadaan kecemasan, produk gantian boleh disediakan terlebih dahulu untuk meminimumkan kerugian pelanggan.
