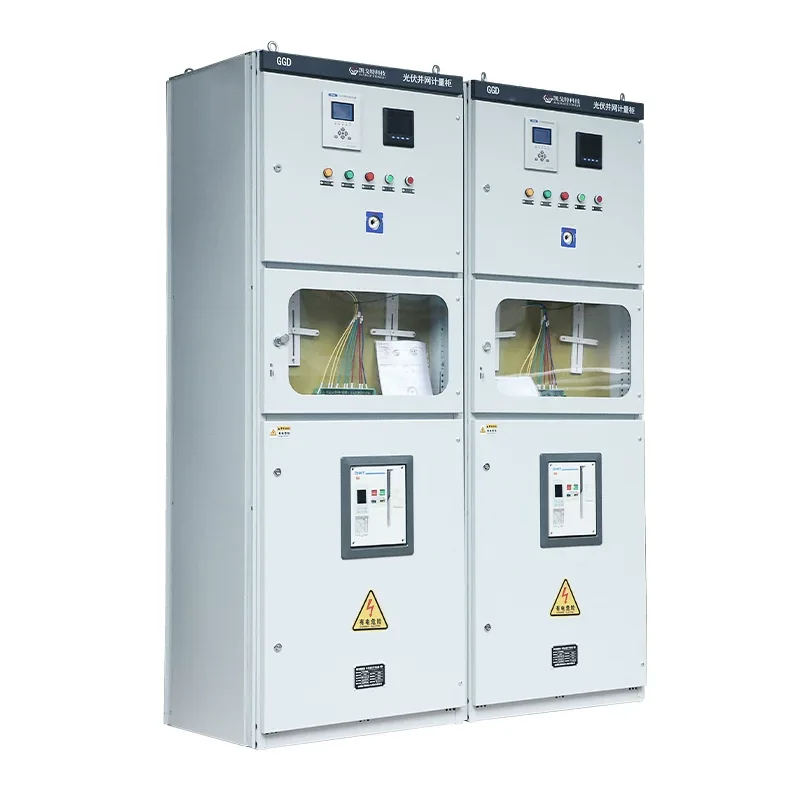

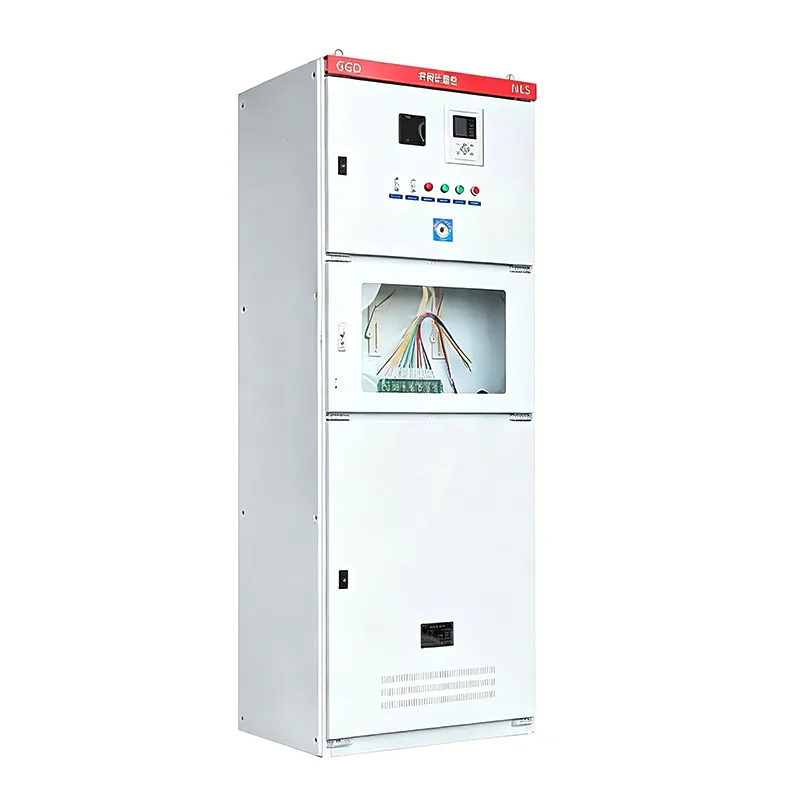

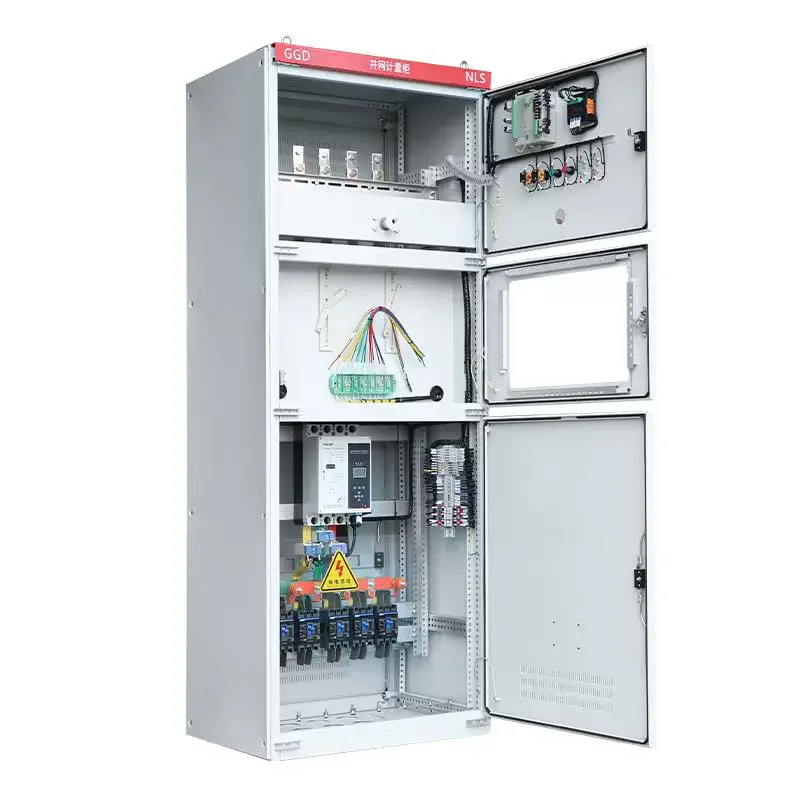

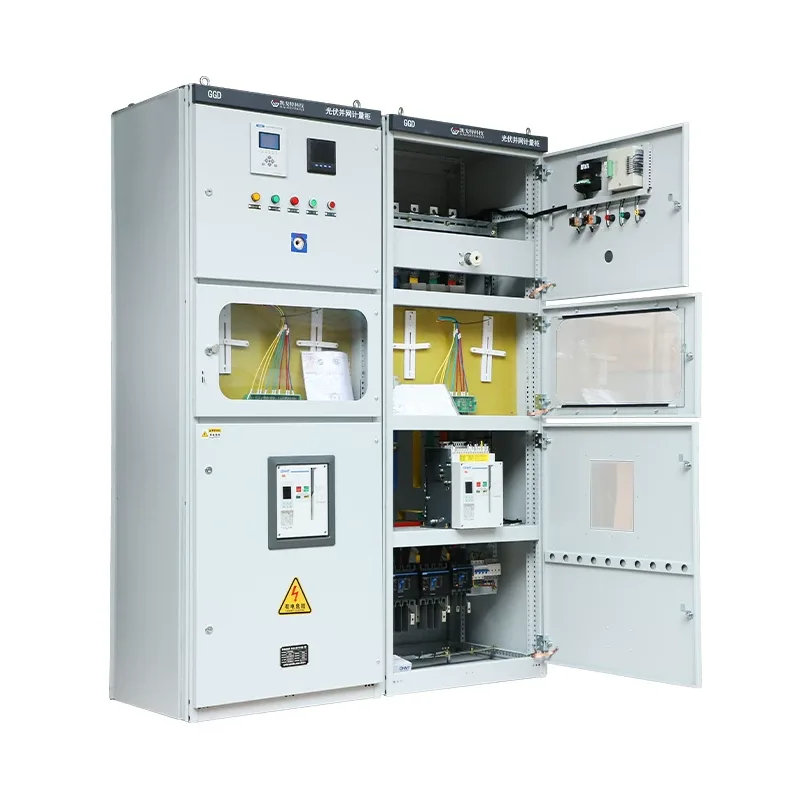

Kabinet Bersambung Grid Fotovoltaik

Kabinet bersambung grid fotovoltaik memainkan peranan penting dalam perlindungan, pemeteran, pengasingan, anti-pepulauan dan pertukaran data. Mereka direka dan dihasilkan oleh pengilang profesional Shangming. Kami menawarkan jaminan dan akan menyediakan dokumentasi dan pensijilan lengkap dengan pesanan anda.

Apakah Fungsi Kabinet Bersambung Grid Fotovoltaik?

Pengumpulan Kuasa: Kabinet bersambung grid PV mengumpul output kuasa AC daripada satu atau lebih penyongsang rentetan.

Pengasingan Keselamatan: Apabila grid sedang diselenggara atau sistem PV tidak berfungsi, ia secara fizikal memutuskan bekalan kuasa melalui pemutus litar atau suis putus sambungan, memastikan keselamatan kakitangan dan peralatan.

Fungsi Perlindungan: Kabinet bersambung grid PV mempunyai perlindungan terhadap anomali arus lebih, voltan lebihan, undervoltage dan frekuensi. Paling penting, ia mempunyai perlindungan anti-pulau, memutuskan sambungan titik sambungan grid secara automatik apabila grid utama gagal menghalang penghantaran kuasa terbalik dan potensi kejutan elektrik kepada kakitangan penyelenggaraan.

Pemeteran dan Pemantauan: Peralatan ini mempunyai meter elektrik terbina dalam, biasanya meter dua arah, merekodkan kedua-dua tenaga elektrik yang dijana dan digunakan.

Perbezaan Antara Kabinet Bersambung Grid Fotovoltaik dan Kotak Penggabung Fotovoltaik

Langkah Berjaga-jaga Pemasangan

Apabila memasang kabinet bersambung grid fotovoltaik, ia harus dipasang sedekat mungkin dengan pengubah atau kabinet pengedaran utama. Kabel yang lebih pendek menghasilkan penurunan voltan yang kurang. Jika kabel terlalu panjang, voltan pada titik sambungan grid akan meningkat semasa penjanaan kuasa puncak, mencetuskan perlindungan voltan lampau penyongsang dan menyebabkan tersandung yang kerap.

Untuk kotak luar yang disambungkan dengan grid, pemasangan di bawah cahaya matahari langsung adalah dilarang sama sekali. Suhu tinggi boleh menyebabkan pemutus litar tersandung secara terma, membawa kepada tersandung palsu. Kami mengesyorkan memilih lokasi di dinding utara bangunan atau memasang pelindung matahari.

Sila pastikan sekurang-kurangnya 800mm-1000mm ruang operasi ditinggalkan di hadapan kabinet untuk memastikan pengendali boleh menghidupkan suis putus sambungan dengan cepat semasa kecemasan.

Soalan Lazim

S: Mengapakah pemutus litar dalam kabinet yang disambungkan grid tersandung tanpa diduga semasa penjanaan kuasa puncak pada waktu tengah hari?

A: Punca yang perlu disiasat:

Voltan lebih grid: Ini adalah punca yang paling biasa. Penjanaan kuasa suria paling kuat pada waktu tengah hari, dan jika penggunaan elektrik di sekeliling rendah, voltan pada titik sambungan grid akan dinaikkan. Apabila voltan melebihi had perlindungan yang ditetapkan oleh kabinet bersambung grid, kabinet akan tersandung secara automatik.

Tersandung suhu: Pelesapan haba yang lemah dalam kabinet yang disambungkan dengan grid. Aliran arus yang tinggi pada waktu tengah hari menyebabkan suhu dalaman kabinet menjadi terlalu tinggi, menyebabkan kerosakan perlindungan haba pemutus litar.

Tetapan yang tidak sesuai: Arus tetapan pemutus litar terlalu hampir dengan arus keluaran maksimum penyongsang.

Penyelesaian: Semak rekod voltan. Jika voltan grid terlalu tinggi, hubungi biro bekalan kuasa untuk menurunkan pili pengubah atau melaraskan tetapan perlindungan.

S: Apakah akibatnya jika pelindung lonjakan dalam kabinet yang disambungkan grid rosak dan tidak diganti?

J: Ia tidak akan menjejaskan penjanaan kuasa dalam jangka pendek, tetapi ia akan kehilangan perlindungan kilat. Loji tenaga suria kebanyakannya terletak di atas bumbung terbuka, di mana aruhan kilat adalah sangat kerap. Sekiranya berlaku kilat teraruh, voltan tinggi boleh terus menembusi kabinet yang disambungkan dengan grid dan memasuki penyongsang, menyebabkan komponen bernilai ratusan ribu yuan terbakar.

Kami mengesyorkan bahawa jika tetingkap status SPD bertukar merah, ia mesti diganti dengan segera.

S: Bolehkah kabinet pengedaran voltan rendah biasa digunakan untuk menggantikan kabinet bersambung grid fotovoltaik khusus?

J: Tidak, ia tidak boleh diganti terus. Kabinet pengedaran biasa tidak mempunyai pemeteran dua arah, logik perlindungan anti-pulau dan fungsi tersandung voltan rendah.

Biro bekalan kuasa akan menumpukan pada pemeriksaan komponen khusus fotovoltaik ini semasa ujian penerimaan. Jika penggantian paksa dibuat, projek itu akan gagal diterima.
