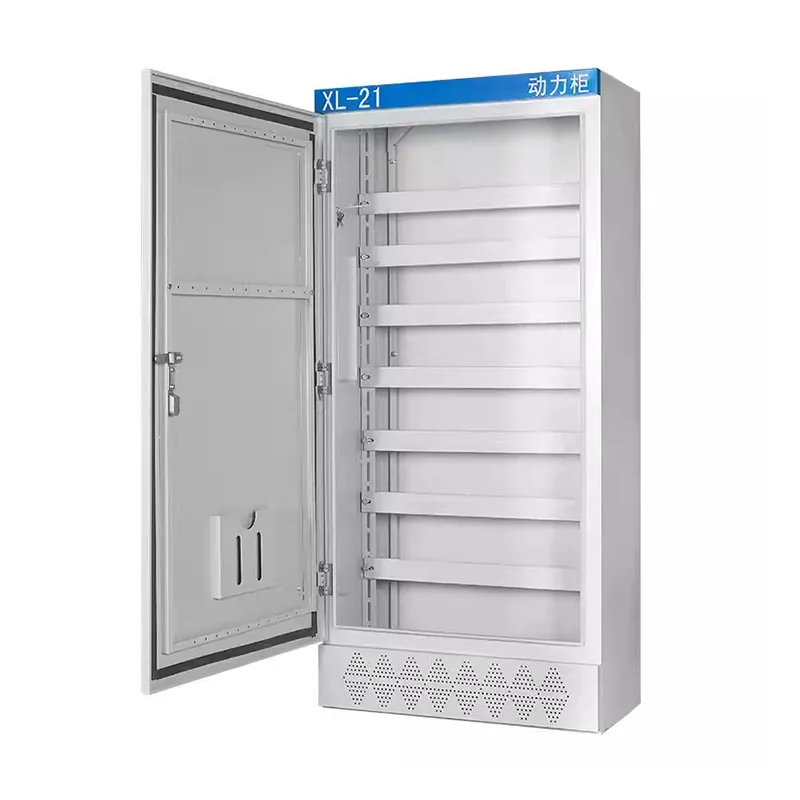

XL-21 Kabinet Pengagihan Kuasa Voltan Rendah

Kabinet Pengagihan Kuasa Voltan Rendah XL-21 disediakan oleh Shangming, pengeluar China. Kami mempunyai keupayaan pengeluaran yang lengkap dengan kapasiti pengeluaran bulanan melebihi 3,000 unit. Kami menyokong lukisan tersuai, perolehan komponen dan ujian kilang. Anda dialu-alukan untuk menghubungi kami pada bila-bila masa untuk mula membangunkan penyelesaian.

Struktur Produk

Kabinet pengedaran kuasa voltan rendah XL-21 menampilkan reka bentuk struktur tertutup sepenuhnya, tetap dan berpartisi menegak, mengutamakan kesederhanaan, kebolehpercayaan dan kemudahan penyelenggaraan.

1. Bahagian Luar Kabinet

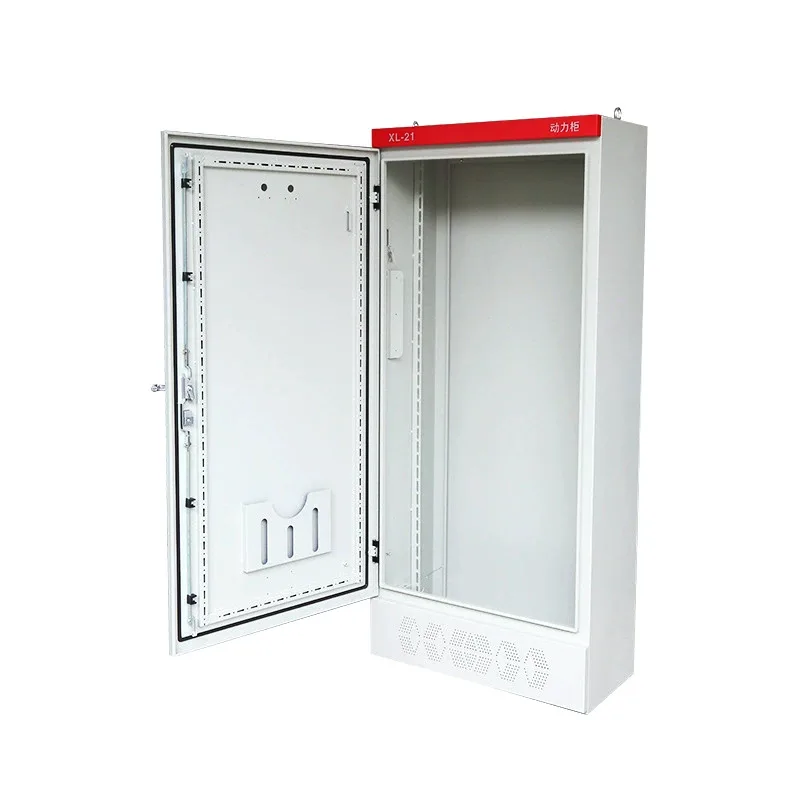

Kabinet XL-21 dibina daripada kepingan keluli gelek sejuk, dibengkokkan dan dikimpal, memberikan ketegaran yang mencukupi untuk menyokong pemutus litar berat dan bar bas. Pintu pelindung ialah reka bentuk bukaan tunggal dengan sudut bukaan lebih besar daripada 110°. Jalur pengedap poliuretana dipasang di sekeliling tepi pintu untuk meningkatkan prestasi kalis debu.

Bahagian bahagian dalam mempunyai profil menegak dengan tebuk, memudahkan pelarasan rasuk dan plat pelekap mengikut dimensi komponen.

2. Reka Letak Dalaman

Walaupun XL-21 adalah ruang bersepadu tunggal, ia dibahagikan kepada beberapa kawasan berfungsi:

Kawasan Bar Bas Atas: Bar bas masuk utama terletak di bahagian atas kabinet, diikat dengan penebat, dan menyokong sambungan mendatar atau menegak bar bas tembaga.

Kawasan Komponen Tengah: Ini ialah kawasan teras, digunakan untuk memasang suis putus sambungan, pemutus litar, penyentuh, geganti terma, dsb.

Kawasan Pendawaian Bawah: Ruang yang luas disediakan di bahagian bawah untuk kemasukan kabel, dan bar bas neutral dan tanah khusus disertakan.

3. Reka Bentuk Bawah dan Kabel Masuk/Keluar

Bahagian bawah kabinet pengedaran mempunyai panel besar yang boleh ditanggalkan yang boleh disesuaikan dengan bukaan berdasarkan bilangan kabel, dan boleh digunakan dengan sarung kabel.

Tapak keluli saluran tinggi 50-100mm boleh dipasang untuk meningkatkan ketinggian kabinet dari tanah, memberikan perlindungan kelembapan dan memudahkan pengendalian forklift.

Kelebihan Produk

1. Aplikasi Luas

Kabinet Pengagihan Kuasa Voltan Rendah XL-21 mempunyai struktur kabinet pengagihan kuasa voltan rendah klasik. Teknologinya yang matang dan penyeragaman yang tinggi telah menjadikannya digunakan secara meluas dalam kilang, projek pembinaan dan projek perbandaran, dengan kebolehpercayaannya terbukti dalam tempoh yang lama.

2. Sesuai untuk Pengagihan Beban Kuasa

Sebagai pengilang profesional, Shangming mereka bentuk sistem bekalan kuasa untuk motor, pam, kipas dan peralatan kuasa lain. Produk ini mempunyai kapasiti bawaan arus yang sangat baik, boleh beroperasi secara berterusan, dan memenuhi permintaan aplikasi beban tinggi.

3. Teguh dan Tahan Lama

Beberapa bahan tersedia, termasuk keluli karbon, keluli tergalvani dan keluli tahan karat. Tidak kira bahan yang digunakan, reka bentuk struktur kabinet memastikan kekuatan dan rintangan hentaman yang mencukupi, menjadikannya sesuai untuk kegunaan jangka panjang dalam persekitaran industri.

4. Penyelenggaraan yang Mudah

Komponen elektrik dalaman kabinet kuasa disusun secara sistematik dengan litar yang jelas. Ia mempunyai satu pintu sebelah kanan, dengan pemegang kendalian suis pisau terletak di lajur kanan atas di hadapan kabinet. Alat pengukur dan bekalan kuasa isyarat dipasang pada pintu, memberikan pendedahan lengkap apabila pintu dibuka untuk pemeriksaan dan penyelenggaraan yang mudah.

5. Keserasian yang Kuat

Kabinet pengedaran voltan rendah XL-21 kami boleh dikonfigurasikan secara fleksibel dengan komponen elektrik arus perdana seperti pemutus litar, penyentuh dan geganti haba, menyesuaikan diri dengan pelbagai skim kawalan dan perlindungan untuk memenuhi keperluan projek yang berbeza.

6. Kelebihan Kos

Berbanding dengan struktur kompleks seperti kabinet laci, kabinet pengedaran XL-21 mempunyai struktur ringkas dan kos pembuatan yang boleh dikawal, menjadikannya sesuai untuk projek yang mempunyai keperluan tinggi untuk keberkesanan dan kestabilan kos.

Apakah Keperluan Persekitaran Pemasangan untuk Kabinet Pengedaran XL-21?

Kabinet Pengagihan Kuasa Voltan Rendah XL-21 ini digunakan terutamanya dalam sistem kuasa tiga fasa tiga wayar dan empat wayar tiga fasa dengan frekuensi AC 50Hz dan voltan di bawah 500V untuk pengagihan kuasa dan pencahayaan. Sebelum memulakan projek atau pemasangan sebenar anda, anda boleh menentukan persekitaran pemasangan. Sebagai pengilang, kami menawarkan cadangan berikut:

1. Suhu Ambien

Suhu operasi biasa: -5 ℃ hingga + 40 ℃;

Suhu purata melebihi 24 jam: tidak melebihi +35 ℃;

Suhu penyimpanan dan pengangkutan: -25℃ hingga +55℃ (jangka pendek);

Nota: Jika dipasang dalam persekitaran bersuhu tinggi, pengudaraan yang dipertingkatkan atau reka bentuk pengurangan diperlukan.

2. Ketinggian

Ketinggian pemasangan mestilah kurang daripada atau sama dengan 2000 meter.

Di atas 2000 meter, penurunan nilai mengikut piawaian diperlukan.

3. Kelembapan Relatif

Dengan suhu ambien pemasangan +40 ℃, kelembapan relatif mestilah ≤ 50%.

Kelembapan yang lebih tinggi dibenarkan pada suhu yang lebih rendah.

4. Lokasi Pemasangan

Kabinet kuasa XL-21 adalah untuk pemasangan dalaman sahaja.

Dilarang memasang di: kawasan luar yang tidak berlorek, lokasi berbahaya dengan gas atau habuk meletup, persekitaran yang sangat menghakis, atau kawasan yang mempunyai habuk atau habuk konduktif yang teruk.

5. Keadaan Mekanikal dan Getaran

Persekitaran pemasangan mestilah bebas daripada getaran atau impak yang teruk. Kekerapan getaran ≤ 10 Hz, pecutan ≤ 0.5g. Asas pemasangan harus stabil, mengelakkan perkongsian platform yang sama dengan motor besar atau peralatan pengecap.

Selepas pemasangan, kabinet mesti disimpan pada asasnya menegak, dengan kecondongan menegak ≤ 5°, jika tidak, ia akan menjejaskan jangka hayat mekanisme operasi.

6. Pengudaraan dan Ruang Pelesapan Haba

Akses penyelenggaraan hendaklah disediakan di bahagian hadapan dan belakang kabinet. Permukaan operasi hadapan hendaklah ≥ 0.8m, 1.0m disyorkan. Jika penyelenggaraan diperlukan di bahagian belakang, ≥ 0.8m diperlukan. Bahagian atas kabinet hendaklah sekurang-kurangnya 0.5m dari siling. Apabila beberapa kabinet disusun bersebelahan, tiada jurang diperlukan di antara mereka; mereka boleh dipasang terus. Walau bagaimanapun, ruang pengudaraan mesti ditinggalkan di kedua-dua hujung keseluruhan baris.

7. Pencegahan Kebakaran dan Keperluan Keselamatan

Kawasan pemasangan mestilah struktur yang tidak mudah terbakar. Bahan mudah terbakar dan meletup tidak boleh disimpan dalam jarak 1 meter dari tapak pemasangan.

Tanah harus rata dan kering. Adalah disyorkan untuk membina asas konkrit 100–200mm di atas tanah untuk mengelakkan kemasukan air.

8. Persekitaran Elektromagnet

Lokasi pemasangan hendaklah jauh dari penukar frekuensi kuasa tinggi dan peralatan frekuensi tinggi untuk mengelakkan gangguan dengan litar kawalan sekunder. Jika gangguan elektromagnet yang kuat wujud, adalah disyorkan untuk menggunakan kabel terlindung untuk talian kawalan dan menjalankannya dalam dulang kabel yang berasingan.
