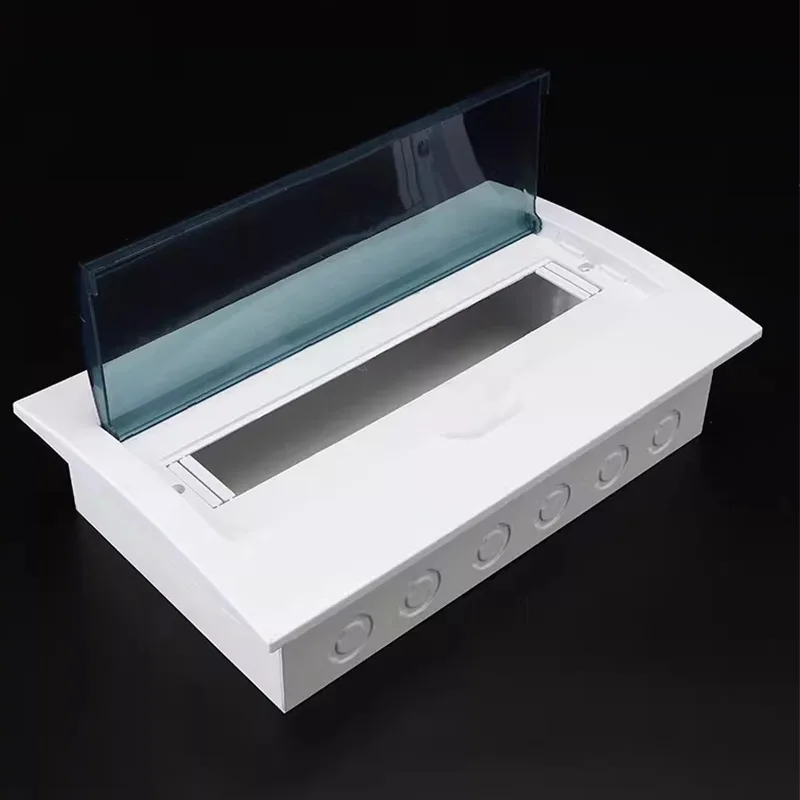

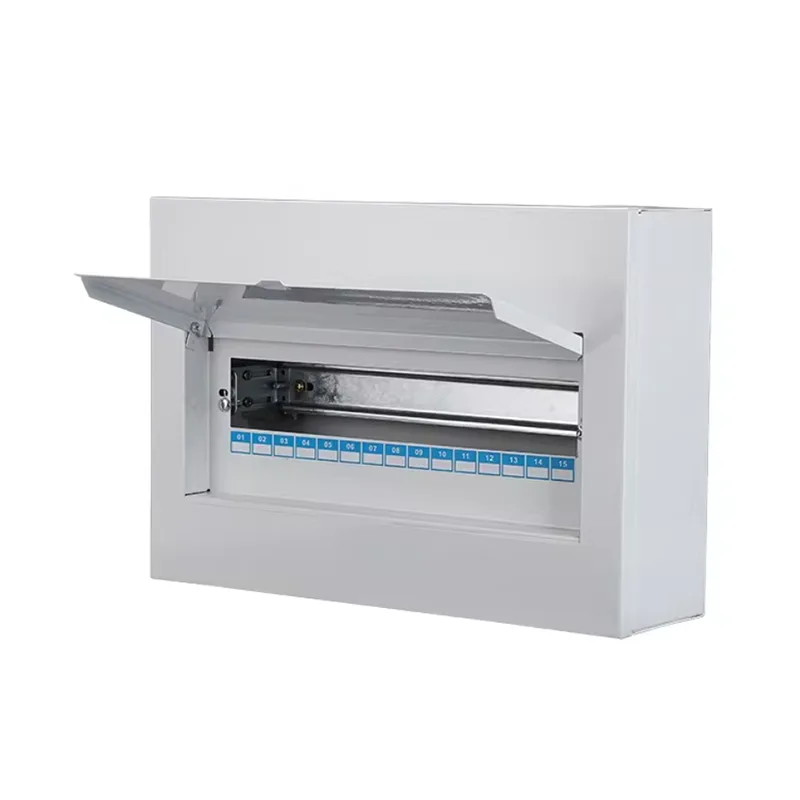

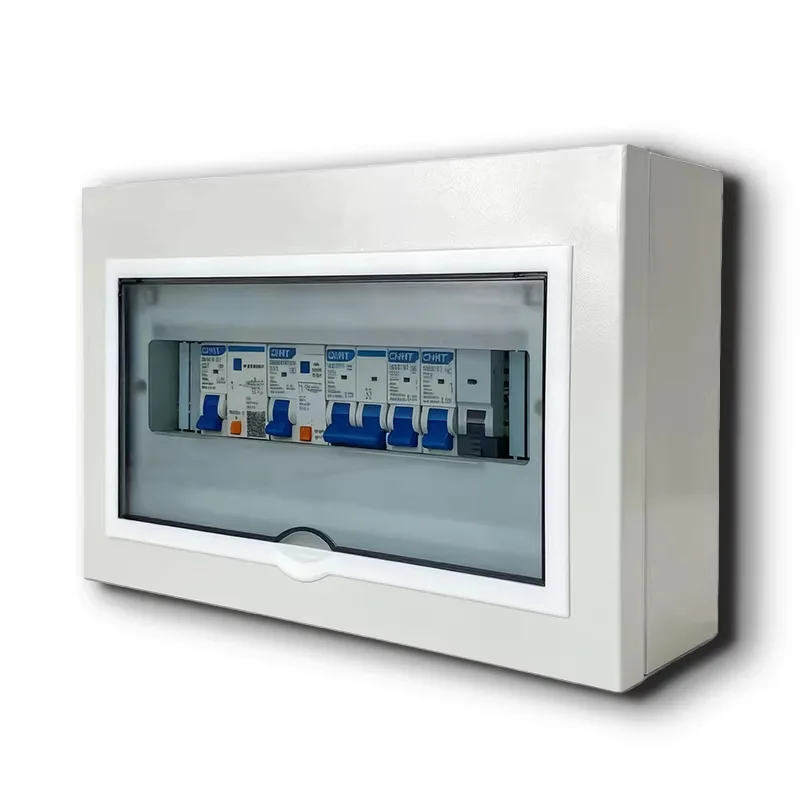

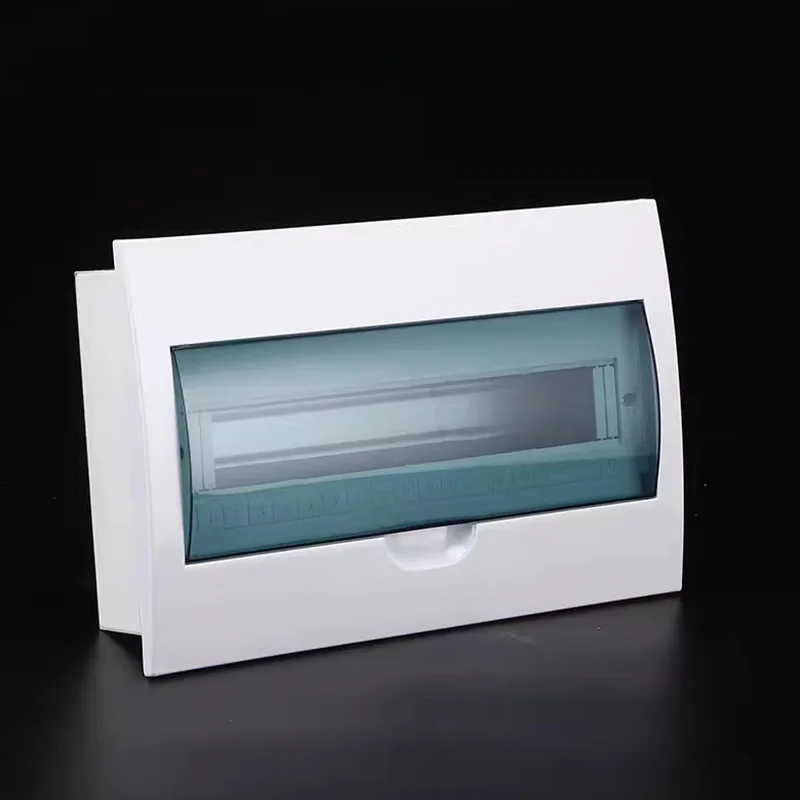

Penutup Kotak Agihan Berbilang Litar Padat

Shangming ialah pengilang profesional penutup kotak pengedaran berbilang litar padat, menawarkan jualan terus kilang dan menyediakan penyelesaian tersuai dan perkhidmatan selepas jualan yang komprehensif. Produk ini sesuai untuk persekitaran dengan ruang pemasangan terhad, menampilkan saiz padat dan susun atur litar dalaman berketumpatan tinggi, membolehkan pengagihan kuasa berbilang litar selamat di kawasan terkurung dan menghapuskan keperluan untuk berbilang kotak litar tunggal luaran.

Kelebihan Teras

Jika anda inginkan pengedaran kuasa kecil, modular dan pintar untuk projek anda, kotak pengedaran berbilang litar padat adalah lebih sesuai daripada kotak litar tunggal tradisional atau kabinet pengedaran besar.

1. Penjimatan Ruang

Kotak pengedaran padat menampilkan reka bentuk nipis, dengan kedalaman standard hanya 70–100mm, mudah dibenamkan ke dalam partition ringan, panel belakang perabot, perumah peralatan atau aci elektrik yang sempit, menempati ruang yang minimum.

Dalam ruang terkurung, ketumpatan litar tinggi, menyepadukan 8–24 pemutus litar kecil, menjimatkan lebih 60% ruang pemasangan berbanding dengan mengedarkan berbilang kotak litar tunggal.

Jika perlu, kami boleh menyesuaikan konfigurasi yang menyokong pengembangan selari, membolehkan gabungan mendatar membentuk unit pengedaran kapasiti yang lebih besar.

2. Keselamatan

Penutup kotak pengedaran Shangming diperbuat daripada logam berkualiti tinggi, dengan pilihan untuk keluli tergalvani atau keluli tahan karat 304, dengan berkesan menyekat penyebaran api.

Setiap litar dilengkapi dengan beban lampau bebas dan perlindungan litar pintas, memastikan pengasingan kerosakan yang tepat.

Liputan Penilaian Perlindungan IP yang Luas:

Penggunaan Dalaman: IP20–IP40, melindungi daripada sentuhan jari dan objek asing pepejal.

Penggunaan Persekitaran Luaran atau Lembap: Perumahan logam IP54, kalis habuk dan kalis percikan, sesuai untuk bilik mandi, balkoni, kotak peralatan luar, dsb.

3. Pemasangan dan Penyelenggaraan yang Mudah

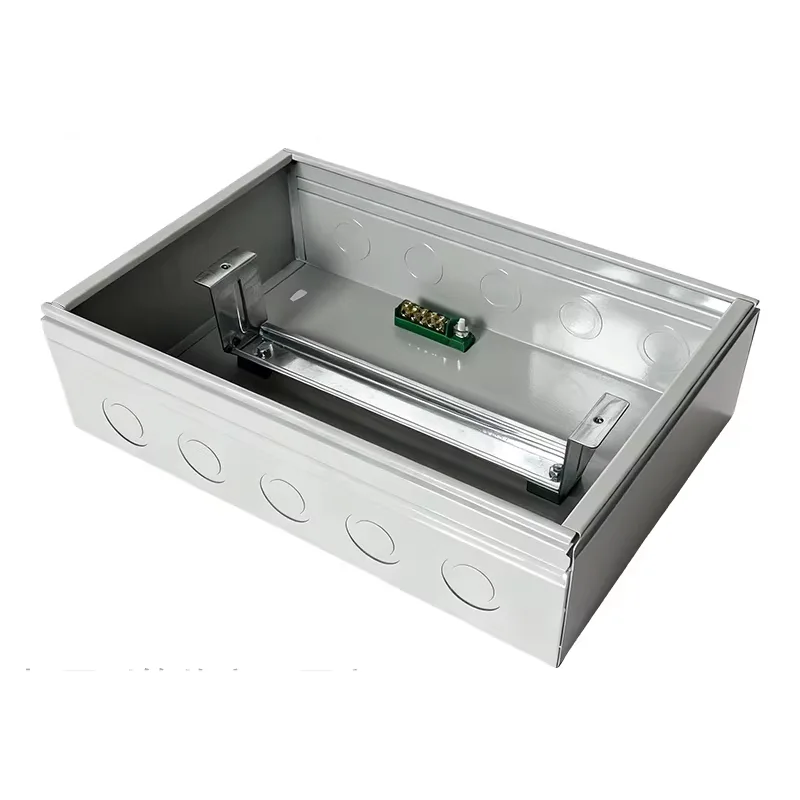

Penutup Kotak Pengagihan Berbilang Litar Padat didatangkan pra-pasang dengan rel DIN piawai. Kami menggunakan pemutus litar jenama arus perdana (Schneider Electric, ABB, dll.) untuk pemasangan terus, menghapuskan keperluan untuk penggerudian atau skru.

Lubang kalah mati Φ20/25mm disediakan di bahagian atas, bawah dan belakang untuk masuk dan keluar kabel berbilang arah, menampung laluan pendawaian yang berbeza.

Pintu menggunakan reka bentuk snap-on atau berengsel, membenarkan pembukaan dengan sebelah tangan. Kawasan pelabelan litar disediakan di bahagian dalam pintu atau panel, menyokong anotasi bercetak atau tulisan tangan.

4. Penyesuaian Penuh Tersedia

Bahan Tersedia: Besi, kepingan tergalvani, keluli tahan karat 201, keluli tahan karat 304.

Sokongan Saiz Bukan Standard: Kami menawarkan penyesuaian penuh lebar, ketinggian dan kedalaman untuk memadankan bukaan peralatan khas atau ketebalan dinding bangunan.

Modul berfungsi: Boleh diprapasang dengan pelindung lonjakan, meter pintar, modul kawalan jauh, soket USB, dsb.

Penyesuaian rupa: Menyokong penyemburan warna RAL, kemasan keluli tahan karat yang disikat dan percetakan skrin sutera logo, menyepadukan ke dalam gaya reka bentuk dalaman mewah.

Bagaimana untuk Menentukan Bilangan Litar yang Diperlukan?

Anda mungkin menghadapi soalan ini semasa proses pemilihan. Shangming menyediakan kaedah tiga langkah untuk penilaian awal.

1. Litar Pisah Mengikut Kawasan Kefungsian

Ini adalah kaedah statistik yang paling asas. Konfigurasi moden standard biasanya mengesyorkan mengasingkan peranti berkuasa tinggi daripada litar elektrik am:

● Litar Pencahayaan: Sekurang-kurangnya 1-2 litar disyorkan, dikawal mengikut kawasan untuk mengelakkan litar pintas di satu kawasan menyebabkan kegelapan di seluruh rumah.

● Cawangan Am: Peruntukkan mengikut bilangan bilik, biasanya satu litar untuk setiap 3-5 bilik.

● Litar Kuasa Tinggi Khusus: Ini penting. Penghawa dingin, pemanas air, ketuhar, mesin basuh pinggan mangkuk, pengering, dsb., dengan penarafan kuasa ≥1.5kW, mestilah masing-masing menduduki litar bebas.

● Dapur dan Bilik Mandi: Oleh kerana persekitaran lembap dan peralatan tertumpu, adalah disyorkan untuk memasang litar arus sisa (RCD) yang berasingan.

2. Kira Lebar Modul

Kami menggunakan "Cara" atau "Modul" untuk mengukur kapasiti.

1 Modul = 18mm (iaitu, lebar pemutus litar satu kutub MCB).

RCCB/RCBO: Biasanya menduduki 2 modul, iaitu, 36mm.

Suis Utama: Biasanya menduduki 2-4 modul.

Formula Pengiraan: Jumlah Modul yang Diperlukan = (Bilangan Suis Kutub Tunggal x 1) + (Bilangan Pemutus Litar Arus Dua Kutub/ Baki x 2) + (Suis Utama x 2/4)

3. 20% Prinsip Tempahan

Jangan sekali-kali mengisi kotak pengedaran sepenuhnya; meninggalkan ruang untuk pengembangan masa depan adalah standard industri. Jadi, kenapa tinggalkan bilik?

Peluasan Masa Depan: Apabila menambah pengawasan, sistem rumah pintar atau peralatan baharu pada masa hadapan, anda tidak perlu menggantikan keseluruhan kotak.

Ruang Pelesapan Haba: Dalam kotak berbilang litar padat, ruang terpelihara membantu perolakan udara, mengurangkan risiko pemutus litar tersandung akibat terlalu panas.

Syor: Jika anda mengira bahawa anda memerlukan 10 litar, pilih kotak 12 litar; jika anda mengira bahawa anda memerlukan 18 litar, pilih kotak 24 litar.

Jadual Rujukan Senario Biasa

Shangming Electric menyokong pemilihan model tepat anda. Kami menawarkan:

Perundingan susun atur litar percuma: Hantarkan senarai peralatan anda kepada kami, dan kami akan mengesyorkan model kepungan yang sesuai.

Gabungan modular berbilang: Saiz standard termasuk 12, 18, 24, dan 36 modul; penyesuaian bukan standard juga disokong.

Pilihan rel DIN + pemutus litar pra-pasang: Pra-pasang mengikut pelan litar anda, sedia untuk digunakan semasa ketibaan.
